Construire le schéma unifilaire

L’écran

Dans la vue Schéma unifilaire, vous avez trois colonnes :

• à gauche, Installation : l’installation sous forme d’arborescence, du raccordement au dernier récepteur ;
• au centre, la feuille Schéma unifilaire, que OneLine dessine à partir de cette arborescence ;
• à droite, le panneau des propriétés de l’élément que vous avez sélectionné. Son en-tête indique le type d’élément, par exemple Circuit ou Récepteur ; sans sélection, le panneau s’appelle Propriétés.

Vous ne dessinez rien vous-même. L’emplacement de chaque symbole, les barres, les lettres des circuits et la numérotation découlent de l’arborescence. Cliquez sur une ligne de l’arborescence ou sur un symbole de la feuille pour sélectionner l’élément. Ce que le RGIE demande sur le schéma est expliqué dans le guide Réaliser un schéma unifilaire.

L’installation en arborescence

Tout en haut se trouve le Raccordement. En dessous viennent les protections (interrupteur général, différentiels), en dessous les circuits et, sous chaque circuit, les récepteurs. OneLine veille lui-même à ce que chaque élément soit à une place permise :

• sous le raccordement et sous une protection : des protections, des circuits, des tableaux, des boîtes, des sources et du texte ;
• sous un circuit : des récepteurs, des boîtes, un tableau divisionnaire, des sources, des modules domotiques et du texte ;
• sous un tableau : des protections, des circuits et du texte ;
• sous une prise de courant : les appareils qui y sont branchés.

Une ligne avec un point (erreur) ou un petit triangle (avertissement) fait l’objet d’un constat du contrôle RGIE ; voir Contrôles RGIE.

Ajouter un circuit

1. Dans Installation, sélectionnez le différentiel sous lequel le circuit doit venir.
2. En haut de la colonne, cliquez sur + (Ajouter un circuit) et choisissez un type de circuit, par exemple Éclairage, Prises de courant ou Circuit vide. Le circuit vient sous l’élément sélectionné, ou sous le premier élément au-dessus qui peut porter un circuit.
3. Dans le panneau de droite, remplissez la Description, et vérifiez la protection et le câble.

OneLine attribue la Lettre automatiquement ; le champ montre laquelle. Tapez une autre lettre pour la fixer.

Vous voulez d’abord noter tous les circuits et ne les répartir sur les différentiels qu’ensuite ? Cochez alors Mode chantier. Les nouveaux circuits arrivent sous Non attribué, en bas de l’arborescence, et vous les faites glisser plus tard à leur place.

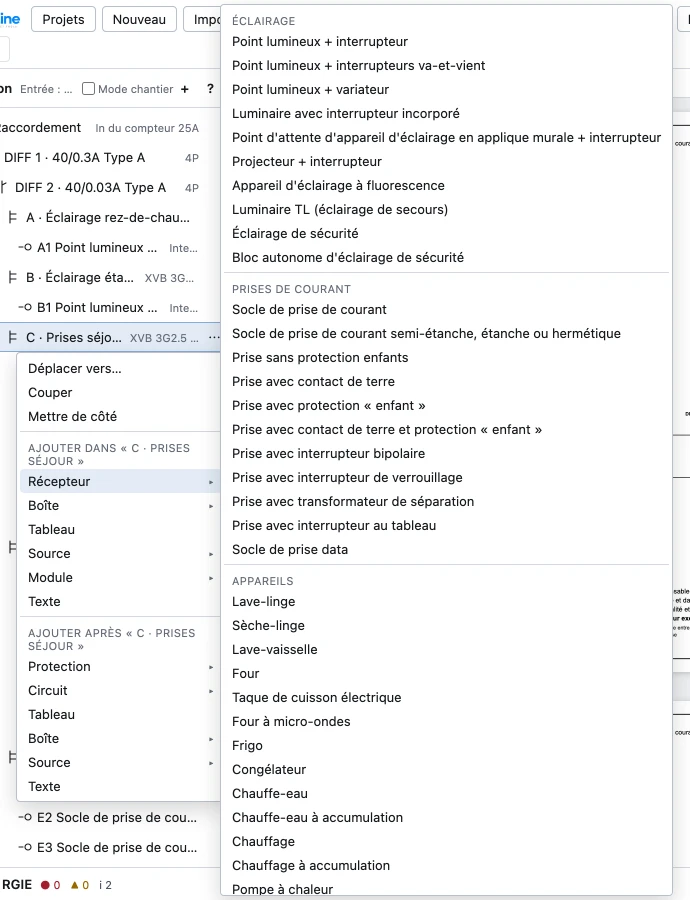

Ajouter des éléments avec le menu ⋯

Chaque ligne a, à droite, un bouton ⋯ (Actions). Le menu propose deux façons d’ajouter quelque chose :

• Ajouter dans « … » : un nouvel élément à l’intérieur de cet élément, par exemple un récepteur dans un circuit ;
• Ajouter après « … » : un nouvel élément au même niveau, juste après cette ligne.

Pour chaque type d’élément, un sous-menu propose des variantes toutes faites. Les récepteurs sont répartis en Éclairage, Prises de courant, Appareils, Domotique et Autres. Si le symbole que vous cherchez n’y figure pas, choisissez Autre symbole… et cherchez-le dans la liste complète.

Le même menu contient aussi Déplacer vers…, Couper, Coller et Mettre de côté ; voir Déplacer.

Construire au clavier

Cliquez dans l’arborescence et continuez sans souris :

• ↑ et ↓ choisissent la ligne précédente ou suivante ;
• Enter ajoute, après la ligne sélectionnée, un nouvel élément du même type ;
• Shift+Enter ajoute un élément à l’intérieur de la ligne sélectionnée, pour un circuit un récepteur ;
• Tab place la ligne sous la ligne du dessus, Shift+Tab la remonte d’un niveau ;
• → et ← déplient et replient une branche.

Toutes les touches figurent dans Raccourcis clavier.

Remplir les propriétés

Les champs que montre le panneau de droite dépendent de l’élément. Les modifications apparaissent aussitôt sur la feuille.

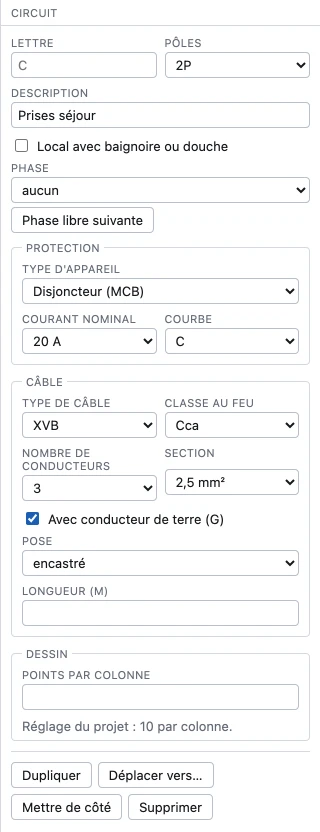

Un circuit

• Lettre, Pôles et Description. La description figure au-dessus de la colonne du circuit sur le schéma, sauf si vous le désactivez dans Données du projet.
• Local avec baignoire ou douche. OneLine coche d’office cette case si la description l’indique (il reconnaît les mots « badkamer » et « douche », y compris dans une description française comme « salle de douche », mais pas « salle de bains ») ; confirmez ou modifiez-la.
• Phase et, sur un réseau triphasé, le bouton Phase libre suivante, qui place le circuit sur la phase la moins chargée. Sous un différentiel, le tableau Phases montre comment les circuits sont répartis.
• Protection : le Type d'appareil, le Courant nominal, la Courbe et, pour un Disjoncteur différentiel (RCBO), le Courant de déclenchement et le Type de différentiel.
• Câble : Type de câble, Classe au feu, Nombre de conducteurs, Section, Avec conducteur de terre (G), Pose et Longueur (m). La longueur figure dans la liste des câbles.
• Dessin › Points par colonne : après combien de récepteurs un long circuit continue dans une colonne suivante. Vide, il suit le réglage du projet.

Un différentiel ou une autre protection

Nom (pour un différentiel, par défaut DIFF 1, DIFF 2 …), Pôles, l’appareil avec son Courant nominal, son Courant de déclenchement et son Type de différentiel, et les cases Sélectif et Scellé.

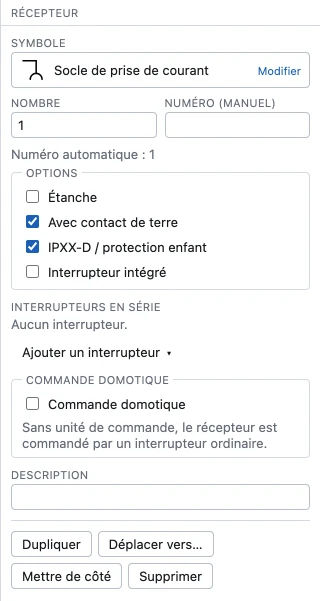

Un récepteur

• Symbole : cliquez sur Modifier pour choisir un autre symbole ; voir Symboles.
• Nombre : combien de points identiques il y a, pour une prise le nombre de socles.
• Numéro (manuel) : laissez vide pour la numérotation automatique ; OneLine montre quel numéro le point reçoit.
• Options : pour une prise Étanche, Avec contact de terre et IPXX-D / protection enfant ; pour chaque récepteur Interrupteur intégré.
• Interrupteurs en série : les interrupteurs qui commandent le point. Ajoutez-en un avec Ajouter un interrupteur et mettez-les dans l’ordre avec les flèches.
• Commande domotique et Description ; voir Domotique.

Pour une installation non domestique

Si le Type d'installation dans Données du projet est tertiaire, industriel ou parties communes, le panneau montre des champs supplémentaires :

• Rôle pour un circuit et une source : Installation ordinaire, Installation de sécurité ou Installation critique. Ce que vous désignez comme installation de sécurité ou critique figure dans l’annexe Installations de sécurité et critiques.
• pour un tableau Icc max à ce tableau (A), pour une protection le Pouvoir de coupure et les Réglages (pour un interrupteur le Courant assigné), pour un câble la Section PE, et pour une source les Caractéristiques (3.1.2.2.b).

Si vous remettez plus tard le type sur domestique, ces champs disparaissent de l’écran, mais ce que vous y avez rempli est conservé.

Symboles

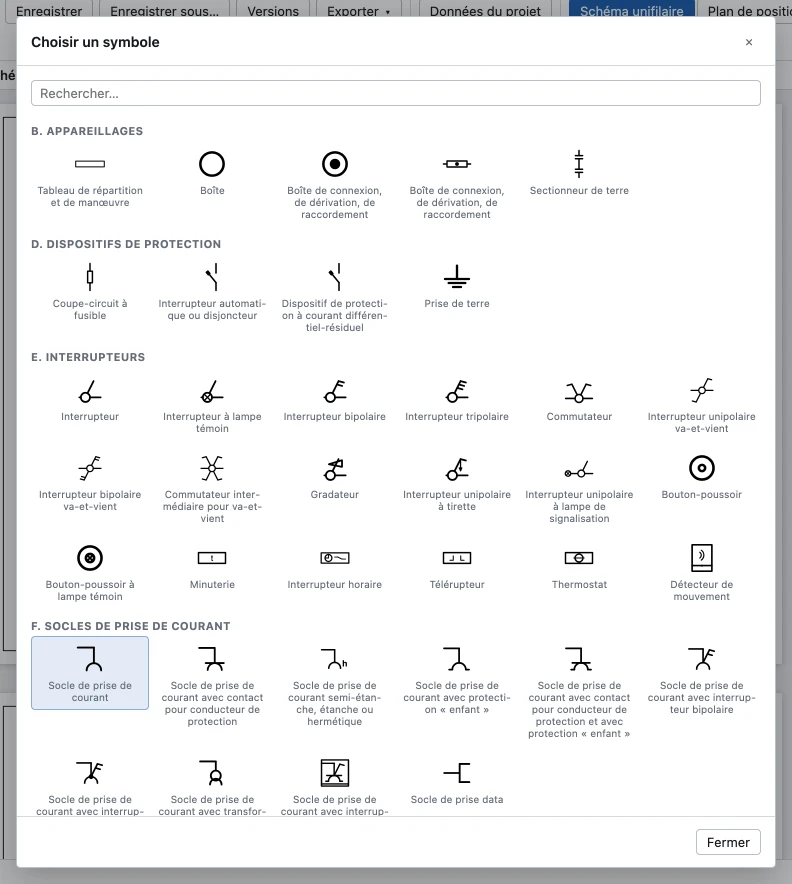

La fenêtre Choisir un symbole montre les symboles tels qu’ils sont dessinés, classés comme dans le tableau 2.23 du RGIE. Tapez une partie du nom dans Rechercher… pour raccourcir la liste, et cliquez sur un symbole pour le choisir.

Prises et appareils

Un appareil comme un lave-linge se raccorde directement au circuit, ou à une prise qui lui est propre :

• Sélectionnez l’appareil et cliquez sur Raccorder sur une prise. OneLine place une prise devant lui, qui reprend le numéro, les interrupteurs et la description.
• Sélectionnez un appareil branché sur une prise et cliquez sur Raccorder directement pour l’en retirer. La prise reste en place.

Une prise accepte autant d’appareils qu’elle a de socles (Nombre). Tant qu’un socle est libre, le menu ⋯ de la prise propose Appareil.

Domotique

• Un récepteur commandé. Cochez Commande domotique pour le récepteur et choisissez le Symbole de base et le Type de commande. Sans commande, le point est commandé par un interrupteur ordinaire. Dans le menu, vous trouvez aussi sous Domotique des variantes toutes faites, comme Point lumineux (domotique) et Moteur de volet.
• Un module. Dans le menu d’un circuit, choisissez Ajouter dans « … » › Module, par exemple Module de commutation (8 canaux). Ajoutez des canaux avec Ajouter un canal, et placez sous chaque canal les récepteurs qu’il commande. Un module plein refuse un canal de plus, avec un message.
• Le système de bus se mentionne dans Données du projet, sous Remarque domotique / bus ; il figure dans la légende. OneLine ne dessine pas le bus lui-même.

Un onduleur (UPS)

Dans le menu d’un circuit, choisissez Ajouter dans « … » › Source › Onduleur avec tableau. OneLine place l’onduleur sur le circuit avec, derrière lui, un tableau divisionnaire sous lequel vous placez les circuits de l’onduleur. Pour l’onduleur, vous remplissez Nom, Batterie et Autonomie.

Déplacer

Un élément emporte, quand vous le déplacez, tout ce qui se trouve en dessous. Il y a quatre façons de faire :

• Faire glisser : saisissez la ligne par la poignée ⠿ à gauche et faites-la glisser vers sa nouvelle place. Un trait indique où elle arrivera. Si vous restez un instant au-dessus d’une branche repliée, elle se déplie. Sur une tablette, maintenez d’abord brièvement le doigt sur la poignée.

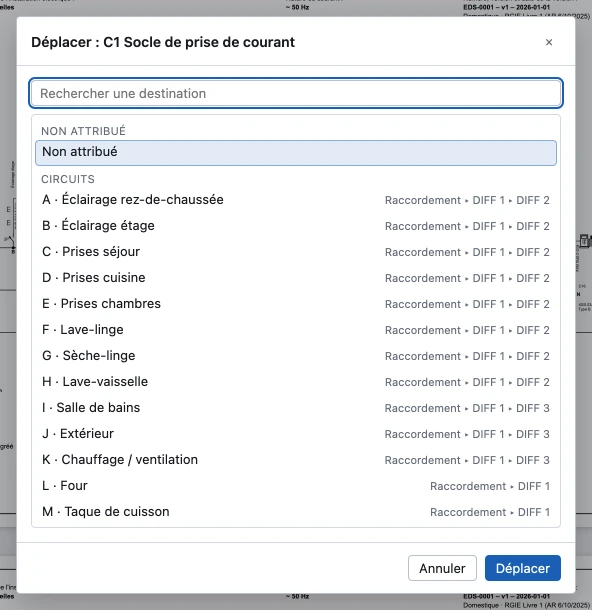

• Déplacer vers… (⌘+M ou Ctrl+M) : une liste des seules places où l’élément peut aller, avec un champ de recherche. Choisissez-en une et cliquez sur Déplacer.
• Couper et Coller (⌘+X et ⌘+V, ou Ctrl+X et Ctrl+V) : l’élément coupé vient dans l’élément sur lequel vous collez si c’est possible, sinon juste après.

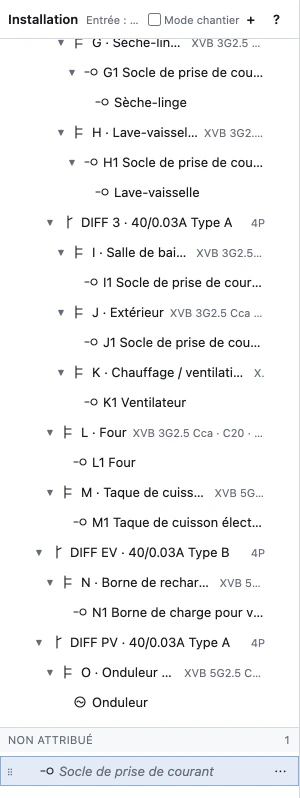

• Mettre de côté place un élément sous Non attribué, en bas de l’arborescence. Il est conservé avec toutes ses données, mais ne figure pas sur le schéma tant que vous ne le remettez pas en place.

Un élément mis de côté se trouve en bas de l’arborescence, sous Non attribué. De là, vous le remettez en place avec Déplacer vers… ou en le faisant glisser à sa place.

Dupliquer et supprimer

• Dupliquer (⌘+D ou Ctrl+D) place une copie de l’élément, avec tout ce qui se trouve en dessous, juste après l’original.
• Supprimer : sélectionnez l’élément et appuyez sur Delete ou Backspace. S’il y a des éléments en dessous, OneLine demande d’abord une confirmation.

Ces boutons se trouvent aussi en bas du panneau de droite, avec Déplacer vers… et Mettre de côté. Là aussi, Supprimer demande d’abord une confirmation (Supprimer l'élément) s’il y a des éléments en dessous. Avec Annuler, vous récupérez un élément supprimé.

Annuler

Chaque modification peut être annulée avec Annuler (⌘+Z ou Ctrl+Z) et refaite avec Rétablir (⌘+⇧+Z ou Ctrl+Shift+Z). OneLine retient les 100 dernières étapes, tant que le projet est ouvert : après l’ouverture d’un projet, ou après la restauration d’une version, la liste recommence. Tant que vous tapez dans un champ de texte, c’est l’annulation habituelle du navigateur qui fonctionne dans ce champ.

Consulter la feuille

• Dans la barre d’outils, choisissez le format de papier (A4 ou A3) et le zoom (Ajuster ou 25 % à 200 %). Le format fait partie du projet : il reste après un rechargement, vous suit sur un autre appareil et dans le fichier du projet, et Annuler revient sur une modification. Pendant une période de lecture seule, il est figé. Chaque plan du plan de position a son propre format ; un nouveau plan reçoit le format du projet.
• OneLine répartit lui-même le schéma sur des feuilles, entre les colonnes des circuits. La légende a une feuille à elle.
• Vous réglez dans Données du projet si les descriptions des circuits et le nombre de pôles figurent sur la feuille, et comment les prises multiples sont dessinées.
