Manuel de OneLine

Comment établir avec OneLine un schéma unifilaire, un plan de position et les annexes de votre dossier. Commencez ici, ou choisissez un chapitre.

Mis à jour le 29 septembre 2026, pour OneLine 0.25.

Ce que fait OneLine

Vous décrivez l’installation électrique comme une arborescence : le raccordement, les différentiels, les circuits et ce qui y est raccordé. OneLine en dessine lui-même le schéma unifilaire, avec les symboles du RGIE Livre 1, et contrôle vos données pendant que vous travaillez. Sur ces mêmes données, vous établissez le plan de position et, si nécessaire, le document des influences externes, et vous exportez le tout ensemble en PDF.

Ce manuel explique comment utiliser l’application. Ce que le RGIE demande lui-même est expliqué dans les guides Réaliser un schéma unifilaire, Réaliser un plan de position et Influences externes (9.1.6).

Ce qu’il vous faut

  • Un navigateur récent sur un ordinateur. OneLine est testé dans Safari et dans Chrome ; Edge fonctionne comme Chrome. Les autres navigateurs récents fonctionnent généralement aussi. Vous n’installez rien.
  • Un écran suffisamment large. Le schéma unifilaire et le plan de position affichent trois colonnes côte à côte. Sur un iPad, cela fonctionne, y compris au toucher. Sur un smartphone, c’est étroit ; seule la vue Influences externes y passe à une fiche par local.
  • Un compte. Comment en obtenir un est expliqué ci-dessous.
  • Pour imprimer directement des étiquettes via USB : Chrome ou Edge et une Brother PT-E560BT. Dans un autre navigateur, vous imprimez les étiquettes en PDF, ou vous utilisez le CSV. Voir Imprimer des étiquettes.

Se connecter et la période d’essai

  1. Sur le site, cliquez sur Essayer OneLine et créez votre compte. Vous confirmez votre adresse e-mail grâce au lien que vous recevez par e-mail.
  2. Allez sur app.oneline.tools et connectez-vous. Si vous avez fermé le navigateur alors qu’un projet était ouvert, OneLine rouvre directement ce projet à la connexion suivante. Si vous êtes d’abord revenu à Projets, vous voyez la liste.
  3. Vous arrivez sur l’écran Projets. Créez votre premier projet avec Nouveau ; voir Créer un nouveau projet.

Ce manuel se trouve aussi dans l’application : cliquez sur votre nom en haut à droite et choisissez Manuel.

Si, après la connexion, vous voyez l’écran Aucun compte, ou si la connexion est refusée, lisez Accès et conservation.

Un nouveau compte commence par une période d’essai de 30 jours. En haut s’affiche combien de temps elle dure encore, avec le lien Souscrire un abonnement. Pendant la période d’essai, le schéma à l’écran et les exports PDF et SVG portent le filigrane VERSION D'ESSAI — NON VALABLE POUR LE CONTRÔLE. Après la période d’essai, vous pouvez encore consulter et exporter vos projets pendant un certain temps, mais plus les modifier. Plus d’informations dans Période d’essai et abonnement.

Une visite guidée de l’éditeur

Dès que vous ouvrez un projet, vous êtes dans l’éditeur. Voici à quoi il ressemble avec le modèle de l’habitation type :

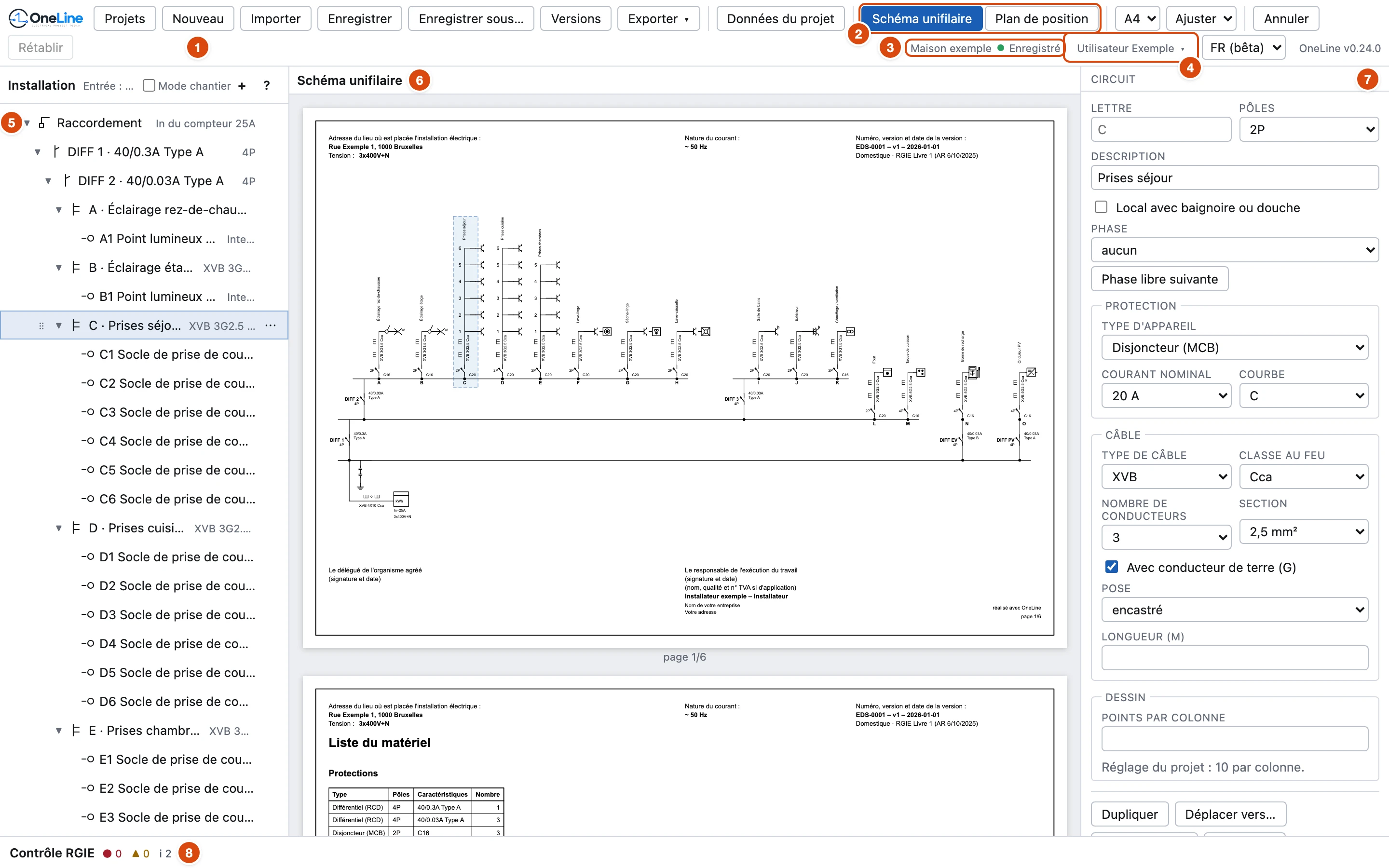

L’éditeur de OneLine avec des repères numérotés : la barre d’outils en haut, le choix entre schéma unifilaire et plan de position, l’arborescence Installation à gauche, la feuille du schéma unifilaire au centre, le panneau des propriétés à droite, la barre Contrôle RGIE en bas, l’état de l’enregistrement et le menu utilisateur.
L’éditeur avec une maison d’exemple basée sur l’habitation type ; le circuit C est sélectionné. Cliquez sur l’image pour l’ouvrir en grand.
  1. La barre d’outils. Retour à Projets, Nouveau, Importer, Enregistrer (conserver une version), Enregistrer sous…, Versions, Exporter et Données du projet, puis le format de papier, le zoom et Annuler et Rétablir.
  2. Les vues. Schéma unifilaire et Plan de position, et, si le projet en a une, Influences externes.
  3. Nom du projet et état de l’enregistrement. Enregistré signifie que tout est sur le serveur ; voir Enregistrement automatique.
  4. Le menu utilisateur. En cliquant sur votre nom, vous ouvrez les pages Compte et Organisation. À côté, vous choisissez la langue de l’application.
  5. Installation. L’installation sous forme d’arborescence : raccordement, différentiels, circuits et récepteurs. C’est ici que vous construisez le schéma.
  6. Schéma unifilaire. Les feuilles que OneLine dessine à partir de l’arborescence, avec en dessous les annexes. Un clic sur un symbole sélectionne l’élément.
  7. Le panneau des propriétés. Les données de l’élément sélectionné. L’en-tête indique le type d’élément, ici Circuit : lettre, description, protection et câble. Si rien n’est sélectionné, le panneau s’appelle Propriétés.
  8. Contrôle RGIE. Les constats sur vos données, comptés par type. Un clic ouvre la liste.

Les chapitres

Projets
Créer, ouvrir, dupliquer, importer et supprimer des projets ; enregistrement automatique et versions.
Construire le schéma unifilaire
Ajouter des circuits et des récepteurs, remplir les propriétés, déplacer, domotique et onduleur.
Données du projet
Cartouche, type d’installation, version du RGIE, langue du schéma et logo.
Contrôles RGIE
Lire les constats et aller à l’élément concerné.
Plan de position
Importer un plan et y placer les éléments.
Influences externes
Remplir le document des influences externes par local.
Exporter et imprimer
PDF, SVG, fichier du projet, annexes et étiquettes.
Compte et organisation
Votre profil, l’organisation, la période d’essai et l’abonnement.
Raccourcis clavier
Toutes les combinaisons de touches, pour Mac et pour Windows ou Linux.

OneLine est une aide au dessin. Les contrôles assistent l’utilisateur et ne remplacent pas l’évaluation par un organisme agréé. Des questions sur l’application ? Écrivez à support@oneline.tools.
