Manuel : dessiner le plan de position

Ouvrir la vue

Dans la barre d’outils, cliquez sur Plan de position, ou appuyez sur ⌘+⇧+2 (Mac) ou Ctrl+Shift+2 (Windows). Schéma unifilaire ou ⌘+⇧+1 vous ramène au schéma. À gauche se trouvent les plans et ce que vous pouvez y placer, au centre la feuille, à droite les propriétés de ce que vous avez sélectionné.

Ce qui doit figurer sur le plan de position selon le RGIE est expliqué dans le guide Réaliser un plan de position. Terminez de préférence d’abord le schéma unifilaire : tant que des circuits bougent, les repères changent.

Un plan par étage

Sous Plans, cliquez sur Ajouter un plan. Un projet peut compter jusqu’à 20 plans.
Cliquez sur Importer un plan… et choisissez un fichier PNG, JPEG ou PDF, ou faites glisser le fichier à l’endroit marqué Glissez un PNG, un JPEG ou un PDF ici. Si un PDF a plusieurs pages, vous choisissez dans Choisir la page la page qui contient le plan.
À droite, donnez au plan un Nom du plan, par exemple « Rez-de-chaussée », et choisissez Papier et Orientation (Paysage ou Portrait).

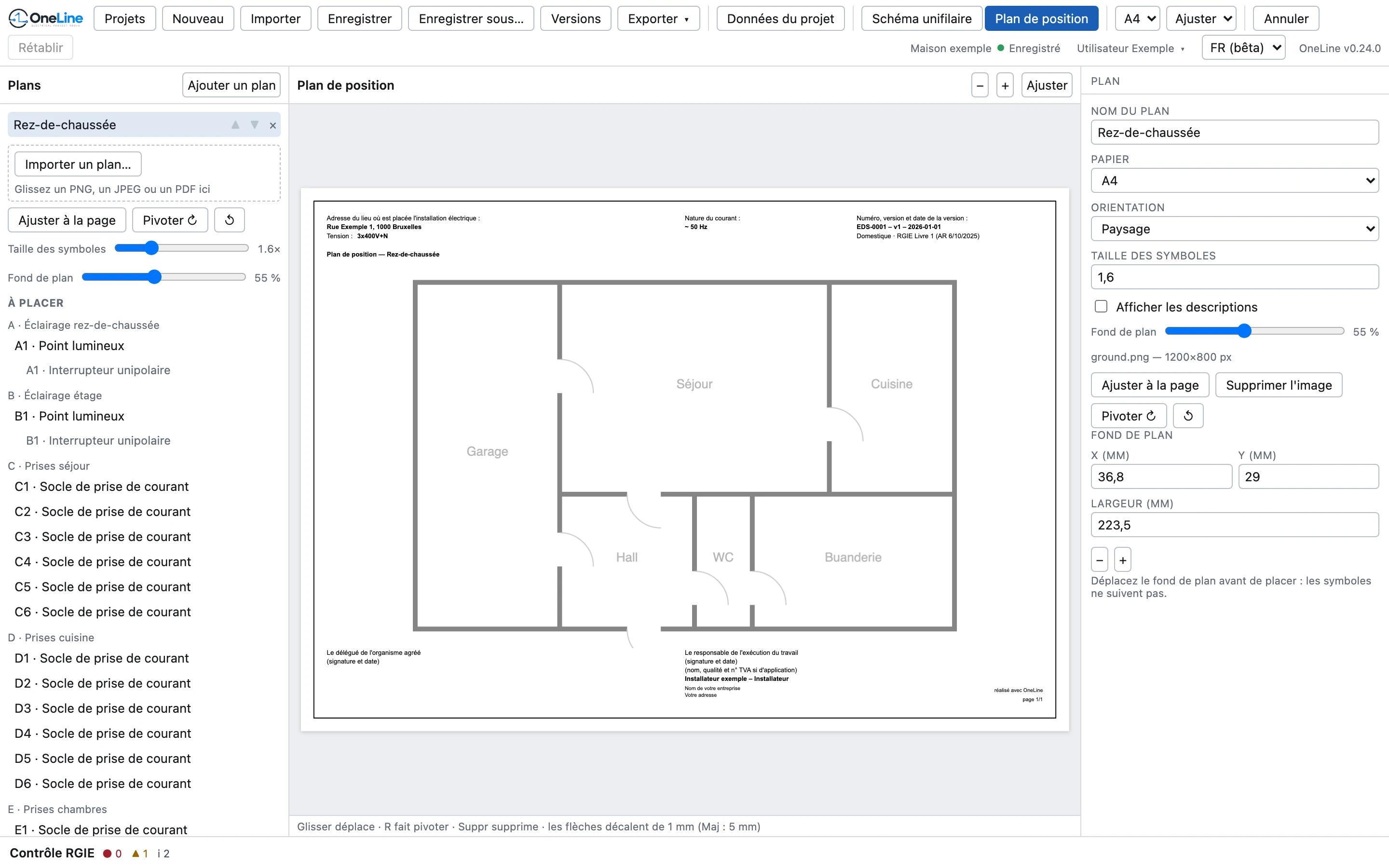

La vue Plan de position juste après l’importation d’un plan : à gauche la liste Plans avec le plan Rez-de-chaussée, les boutons Ajuster à la page et Pivoter et les curseurs Taille des symboles et Fond de plan, en dessous la liste À placer ; au centre le plan sur la feuille ; à droite les propriétés du plan et du fond de plan (position et largeur). — Le plan Rez-de-chaussée juste après l’importation d’un plan du bâtiment. À droite, les données du plan, avec sous Fond de plan la position et la largeur du plan importé. Cliquez sur l’image pour l’ouvrir en grand.

Si vous n’avez pas de plan du bâtiment, vous placez les éléments sur une feuille vierge. Les flèches à côté d’un plan changent l’ordre des plans ; la croix supprime le plan avec tout ce qu’il contient, après confirmation.

Mettre le plan en place

Ajustez le plan du bâtiment avant de placer quoi que ce soit : les symboles ne suivent pas le fond de plan.

Ajuster à la page met le plan à l’échelle de la feuille.
Pivoter ↻ et ↺ le font pivoter chaque fois d’un quart de tour.
Le curseur Fond de plan estompe plus ou moins le plan, pour que les symboles restent lisibles.
Cliquez sur le plan pour le sélectionner. Faites-le ensuite glisser pour le déplacer, ou tirez sur un coin pour l’agrandir ou le réduire. À droite, sous Fond de plan, vous pouvez aussi remplir X (mm), Y (mm) et Largeur (mm), ou utiliser − et +.

Taille des symboles agrandit ou réduit tous les symboles du plan. Activez Afficher les descriptions pour placer la description à côté de chaque point.

Placer les éléments

Sous À placer figure chaque point du schéma unifilaire : récepteurs, interrupteurs, tableaux, boîtes, modules et sources, avec le nombre déjà placé (par exemple 1/3 placés).

Cliquez sur une ligne de À placer. Au-dessus de la feuille apparaît Cliquez sur le plan pour placer ; Échap annule.
Cliquez sur la feuille à l’endroit du point. Le symbole apparaît avec son repère, le même que sur le schéma unifilaire.
Si le point a plusieurs exemplaires, la ligne reste active : continuez à cliquer jusqu’à ce qu’ils soient tous placés.

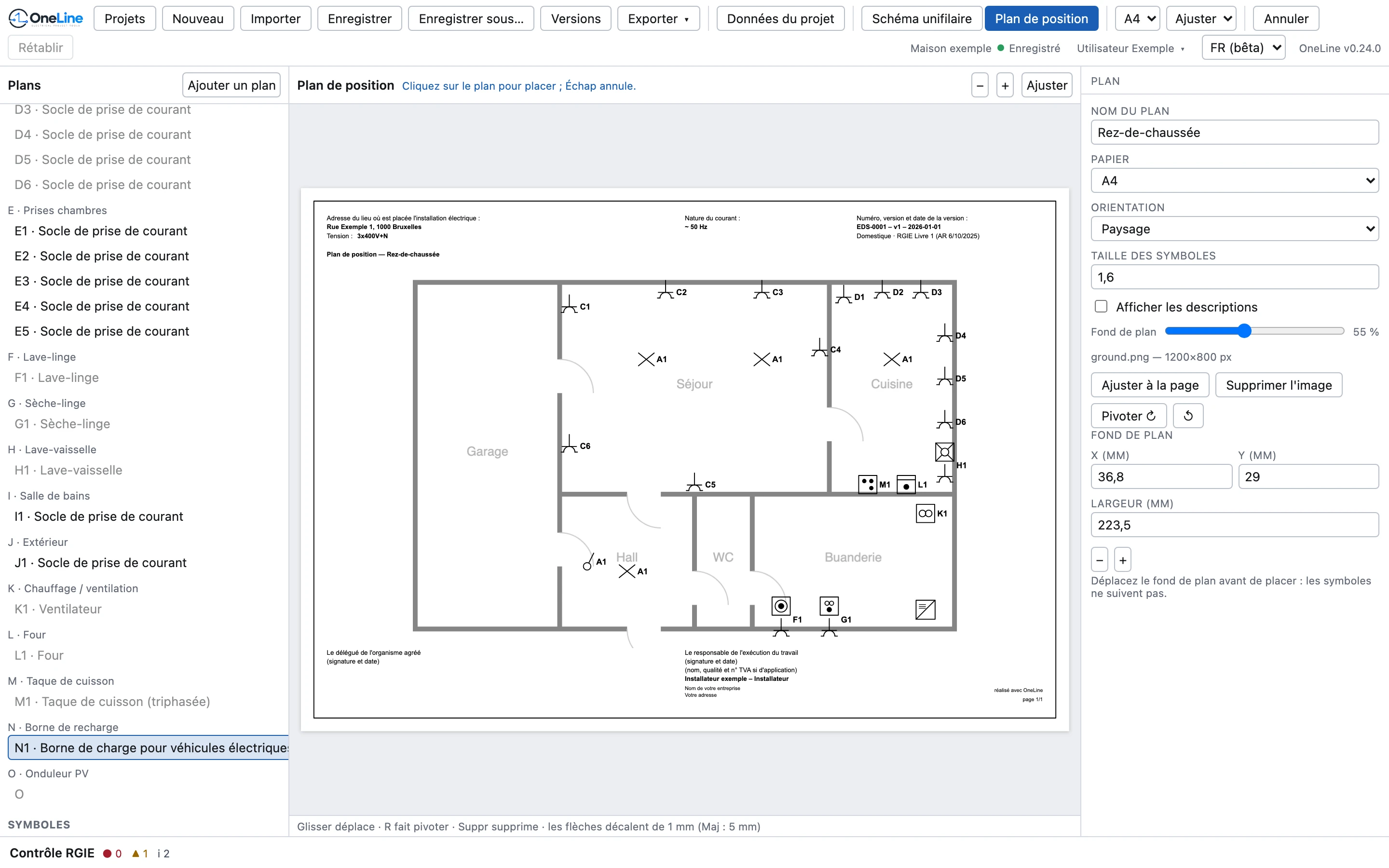

La vue Plan de position pendant le placement : à gauche la liste À placer avec, par ligne, combien sont déjà placés et une ligne sélectionnée, au centre le plan avec les symboles placés. — La plupart des points sont sur le plan. La ligne du point de charge N1 est active : un clic sur le plan le pose. Cliquez sur l’image pour l’ouvrir en grand.

Sous Symboles se trouvent des symboles qui ne doivent pas figurer sur le schéma unifilaire, comme un bouton-poussoir ou un thermostat, et un Texte. Vous les placez de la même façon.

Déplacer et adapter les symboles

Faire glisser déplace un symbole. Éloignez le repère du symbole en le faisant glisser : un petit trait les relie.
R fait pivoter le symbole sélectionné, les flèches le décalent de 1 mm (avec Shift, de 5 mm), Delete le supprime.
À droite, vous trouvez notamment Exemplaire, Repère personnalisé, Rotation et la position. Réinitialiser remet le repère près de son symbole, Voir dans le schéma unifilaire vous amène au point dans le schéma.

Zoomer et se déplacer

Faire défiler, ou faire glisser sur un endroit vide, déplace la feuille.
Maintenir ⌘ ou Ctrl enfoncé en faisant défiler zoome ; sur un trackpad ou une tablette, vous pincez avec deux doigts.
Au-dessus de la feuille se trouvent −, + et Ajuster.

Numéroter les locaux

Sous Locaux, cliquez sur Ajouter un local puis, sur la feuille, dans le local.
À droite, remplissez le Numéro et le Nom, par exemple 3 et « Salle de bains ».

Les locaux reçoivent un cercle numéroté et figurent dans la liste des locaux sur la feuille. Ce sont les mêmes locaux que dans la vue des influences ; si cette vue existe pour votre projet, un signe à côté du numéro indique si le local est déjà évalué.

Vérifier ce qui manque

Dès que le projet a un plan, le contrôle RGIE signale quels points du schéma unifilaire ne figurent encore sur aucun plan, ou pas avec tous leurs exemplaires. Le constat en nomme les huit premiers et compte le reste. Les interrupteurs n’entrent pas dans ce compte, même s’ils figurent sous À placer. Un clic sur le constat ouvre le plan de position. Un plan sans plan du bâtiment, sans symboles et sans locaux donne aussi un constat.

Dans le PDF, les plans suivent les feuilles du schéma unifilaire, avec le même cartouche. Vous les omettez avec Exporter › Annexes › Plan de position. Pour un seul plan en SVG, choisissez dans cette vue Exporter › SVG – ce plan.

Dessiner le plan de position
