Les contrôles RGIE

Pendant que vous travaillez, OneLine confronte vos données à des règles du RGIE Livre 1. Les constats signalent ce qu’il vaut mieux vérifier ; ils ne vous bloquent jamais.

Mis à jour le 29 septembre 2026, pour OneLine 0.25.

La barre Contrôle RGIE

En bas de l’éditeur se trouve toujours la barre Contrôle RGIE. Elle compte les constats par type : ● erreurs, ▲ avertissements et i pour info. Sans constat, elle affiche Contrôle RGIE : aucune remarque.

Cliquez sur la barre pour ouvrir la liste, ou sur l’un des compteurs pour aller directement à ce groupe. Fermez la liste avec × ou avec Esc. La première fois, la liste est ouverte ; ensuite, OneLine retient dans ce navigateur si elle était ouverte ou fermée.

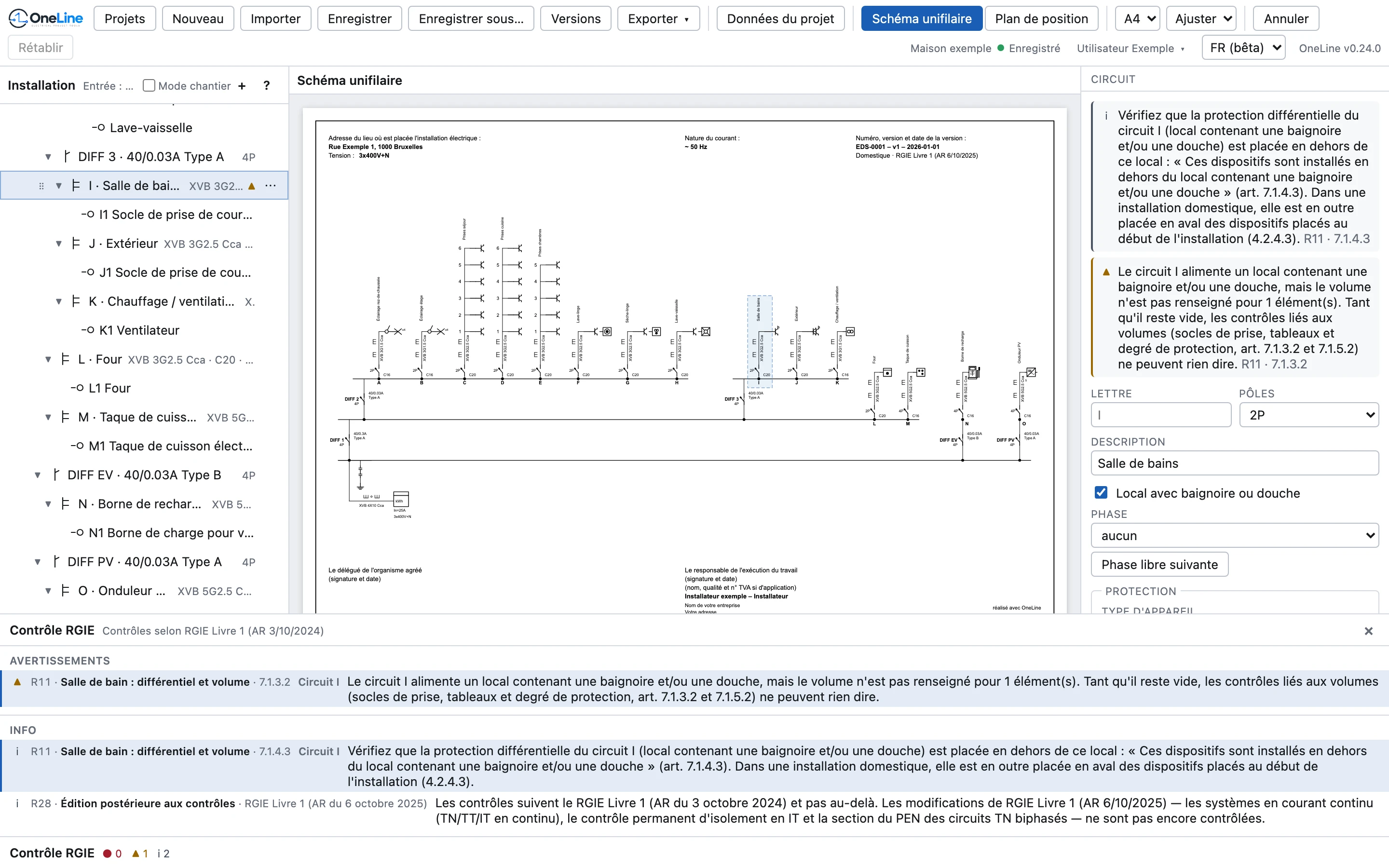

L’éditeur avec le panneau Contrôle RGIE ouvert en bas : constats groupés par gravité, avec code de règle, titre, article, circuit et explication ; le constat sélectionné met en évidence le circuit concerné dans l’arborescence et sur le schéma.
La liste Contrôle RGIE ouverte. Un clic sur l’avertissement concernant la salle de bains a sélectionné le circuit I, dans l’arborescence et sur la feuille. Cliquez sur l’image pour l’ouvrir en grand.

Lire un constat

Les constats sont répartis en trois groupes : Erreurs, Avertissements et Info. Chaque constat montre :

  • le numéro de la règle et un titre court, par exemple une règle sur la protection de 30 mA ;
  • l’article du RGIE sur lequel la règle s’appuie ;
  • l’élément concerné, comme un circuit ou un différentiel ;
  • une phrase qui explique ce que OneLine constate.

Les mêmes constats figurent aussi en haut de Propriétés dès que vous sélectionnez l’élément concerné ; dans l’arborescence Installation, la ligne reçoit un point (erreur) ou un petit triangle (avertissement).

Aller à l’élément

Cliquez sur un constat et OneLine vous amène à ce qu’il vise :

  • la plupart du temps, il sélectionne l’élément dans le schéma unifilaire, pour que vous puissiez l’adapter tout de suite ;
  • un constat sur des éléments qui ne figurent pas encore sur un plan de position, ou sur un plan vide, ouvre le plan de position ;
  • un constat sur le document des influences externes ouvre la vue des influences sur le local concerné.

Un constat sur le projet dans son ensemble, par exemple sur le cartouche, ne désigne pas d’élément ; un clic ne fait alors rien. Adaptez ces données dans Données du projet.

Si la version du RGIE ne correspond pas à la date d’installation, le constat porte un bouton Choisir … avec l’édition qui correspond à la date. Un clic place cette édition dans Données du projet.

Selon quelle édition ?

Si OneLine effectue les contrôles selon une autre édition que celle de Données du projet, ou s’il s’agit d’une installation non domestique, la mention Contrôles selon … figure à côté du titre de la liste, avec l’édition utilisée. Cette mention figure aussi dans la légende et dans la liste de contrôle.

C’est notamment le cas pour un nouveau projet : il reçoit l’édition applicable aujourd’hui, et les contrôles suivent l’édition la plus récente que OneLine prend en charge. Un constat sous Info indique alors quelles modifications de l’édition plus récente ne sont pas encore contrôlées.

La liste de contrôle

L’annexe Liste de contrôle reprend les constats dans le dossier, avec à côté les points à vérifier sur place. Vous l’activez ou la désactivez dans Exporter › Annexes ; voir Annexes.

Ce que les contrôles ne font pas

Les contrôles portent sur les données que vous remplissez. Ce qui ne figure pas dans le projet, ou ne correspond pas à l’installation réelle, ils ne peuvent pas l’évaluer. L’absence de constat ne signifie donc pas que l’installation est en ordre.

OneLine est une aide au dessin. Les contrôles assistent l’utilisateur et ne remplacent pas l’évaluation par un organisme agréé. Précisions
