Des données de l’installation au dossier complet
Dessinez automatiquement le schéma unifilaire, placez les récepteurs sur le plan de position et exportez les documents pour votre contrôle.
Schéma unifilaire : construit automatiquement
OneLine construit le schéma à partir des données de votre installation, en prenant pour base la mise en page et les symboles du RGIE Livre 1.
- Une structure claire. Raccordement et compteur à gauche, un rail par différentiel, une lettre par circuit et des récepteurs numérotés.
- Les données techniques au bon endroit. La description du circuit, le nombre de pôles, le type de câble, la section et le mode de pose figurent sur le schéma.
- Différents types de raccordement. Prises multiples, appareils raccordés directement et appareils sur une prise séparée.
- Aussi pour les installations plus étendues. Tableaux divisionnaires, boîtes de dérivation, modules domotiques avec canaux, récepteurs commandés et un UPS avec tableau divisionnaire.
- Pagination automatique. Les circuits longs se poursuivent dans une colonne suivante. Les pages sont réparties entre les colonnes, avec une échelle uniforme et sans couper de noms ni de symboles.

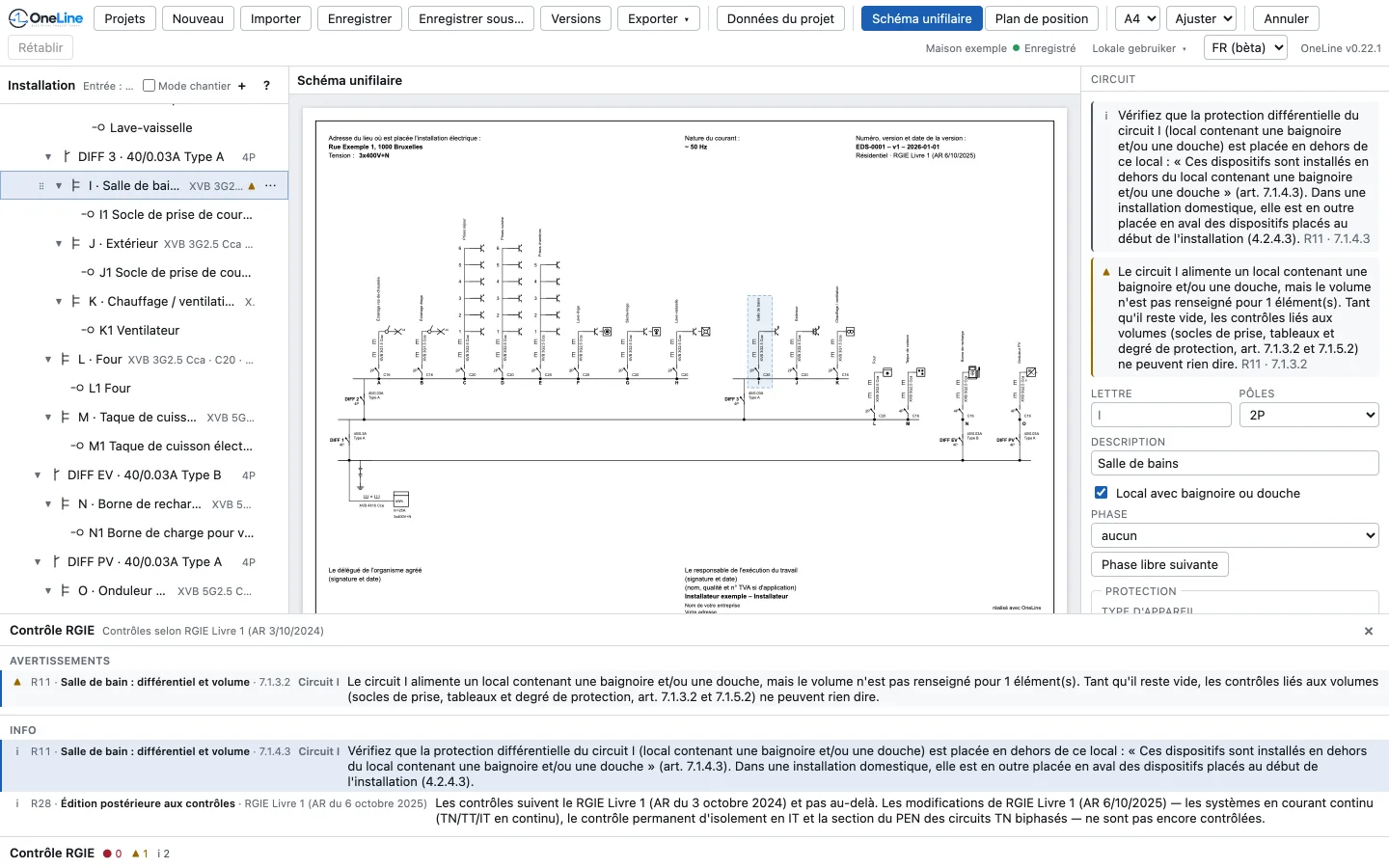

Contrôles RGIE : des points d’attention expliqués
Pendant la saisie, OneLine contrôle les données que vous introduisez. Les messages sont classés en erreurs, avertissements et informations, chacun avec un titre et une référence à l’article.
Les contrôles portent notamment sur :
- Le différentiel général et la répartition des groupes 30 mA.
- Le nombre de circuits par différentiel et les circuits séparés pour les appareils.
- La combinaison de la section des câbles et du courant nominal de la protection.
- Le nombre de pôles par rapport au type de réseau.
- Les points d’attention pour les bornes de recharge et les salles de bains.
- Les symboles non standard dans la légende et les récepteurs qui manquent encore sur le plan de position.
La liste de contrôle indique clairement ce que OneLine a vérifié et quels points doivent être évalués sur place.
Plan de position : cliquer et placer
Utilisez un plan comme arrière-plan et placez chaque récepteur sur le plan depuis la liste. Les lettres et numéros correspondent au schéma unifilaire.
- Un plan par étage, avec un arrière-plan en pdf, png ou jpeg.
- Faire pivoter, déplacer, agrandir et estomper le plan pour une représentation lisible.
- Une liste « À placer » qui montre quels récepteurs manquent encore.
- Des repères déplaçables avec lignes de rappel aux endroits où de nombreux symboles se rejoignent.
- Des numéros de local avec la liste des locaux correspondante.
- Utilisation à la souris, au trackpad ou sur iPad.
Pas de plan disponible ? Vous pouvez aussi commencer sur une feuille vierge.
Export et étiquettes : prêts à partager et à imprimer
- Dossier en pdf. Lignes vectorielles nettes, texte sélectionnable, un cartouche et des cases de signature, complétés par votre logo et les coordonnées de votre entreprise.
- Annexes au choix. Légende, liste du matériel, liste des câbles avec longueurs et liste de contrôle.
- Autres formats de fichier. Svg par feuille et un fichier de projet à échanger.
- Étiquettes. Pdf à la largeur du ruban, csv pour P-touch Editor ou directement par usb vers une Brother PT-E560BT.
Gestion des projets : conserver et retrouver
OneLine fonctionne sur nos serveurs. Vous vous connectez dans votre navigateur et pouvez travailler immédiatement sur votre dossier. Vos projets sont privés par utilisateur et enregistrés automatiquement.
- Conservez des versions nommées et restaurez une version antérieure.
- Récupérez les projets supprimés dans la corbeille.
- Ouvrez vos projets sur un autre appareil en vous connectant.
OneLine est disponible en français et en néerlandais et fonctionne dans Safari, Chrome, Firefox et Edge.
