Exporter et imprimer

Tout ce que OneLine produit se trouve dans le menu Exporter de la barre d’outils : le PDF du dossier, les fichiers SVG, le fichier du projet et les étiquettes.

Mis à jour le 29 septembre 2026, pour OneLine 0.25.

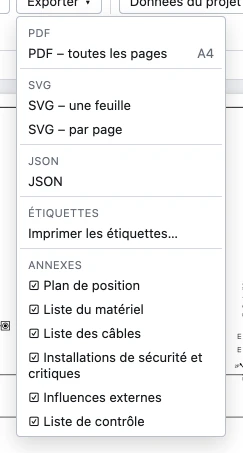

Le menu Exporter avec les groupes PDF (PDF – toutes les pages), SVG (une feuille, par page), JSON, Étiquettes (Imprimer les étiquettes…) et Annexes : plan de position, liste du matériel, liste des câbles, installations de sécurité et critiques, influences externes et liste de contrôle, chacune avec une case à cocher.
Le menu Exporter d’un projet avec des plans : toutes les annexes sont activées. Dans l’application, le menu est plus court et vous faites défiler jusqu’aux annexes.

Le menu a cinq groupes : PDF, SVG, JSON, Étiquettes et Annexes. Pendant la période d’essai, il indique en bas que le schéma et les exports PDF et SVG portent un filigrane.

Le dossier en PDF

  1. Dans la barre d’outils, choisissez le format de papier, A4 ou A3. OneLine le conserve dans le projet ; un nouveau projet est en A4.
  2. Choisissez Exporter › PDF – toutes les pages. Le format choisi figure à côté de la commande.
  3. OneLine crée le PDF dans votre navigateur et le télécharge. La barre d’outils indique quand il est prêt.

Le PDF contient les feuilles du schéma unifilaire, la légende, les plans du plan de position et les annexes cochées, chacune avec le cartouche. Les traits restent nets et le texte peut être sélectionné. Les plans du plan de position gardent le format de papier et l’orientation que vous avez choisis pour chaque plan.

Annexes

Sous Annexes, vous cochez ce qui entre dans l’export :

  • Plan de position (dès que le projet a un plan) ;
  • Liste du matériel : les protections, les câbles et les récepteurs, comptés ;
  • Liste des câbles : une ligne par circuit, avec le câble et la longueur ;
  • Installations de sécurité et critiques : pour une installation non domestique, les circuits et les sources que vous avez désignés sous Rôle comme installation de sécurité ou critique ; voir Pour une installation non domestique ;
  • Influences externes : le document par local ;
  • Liste de contrôle : les constats du contrôle RGIE et ce qui doit être vérifié sur place.

Une annexe qui n’a rien à contenir n’est pas ajoutée, même si elle est cochée. Votre choix vaut pour le schéma à l’écran et pour chaque export de chaque projet. OneLine le conserve avec votre compte, pas dans le projet : il vous suit sur un autre appareil, mais un collègue a son propre choix.

SVG

  • SVG – une feuille : tout le schéma unifilaire en un seul dessin.
  • SVG – par page : un fichier par feuille, comme dans le PDF. Le navigateur les télécharge l’un après l’autre et peut demander s’il peut télécharger plusieurs fichiers.
  • SVG – ce plan : uniquement dans la vue Plan de position, le plan affiché à l’écran.

Le fichier du projet

Exporter › JSON télécharge tout le projet sous forme de .oneline.json, avec les plans du bâtiment. Avec Importer, vous en refaites un projet, dans votre compte ou dans celui de quelqu’un d’autre. Voir Projets.

Imprimer des étiquettes

Exporter › Imprimer les étiquettes… ouvre la fenêtre Imprimer les étiquettes. Elle crée des étiquettes pour la Brother PT-E560BT.

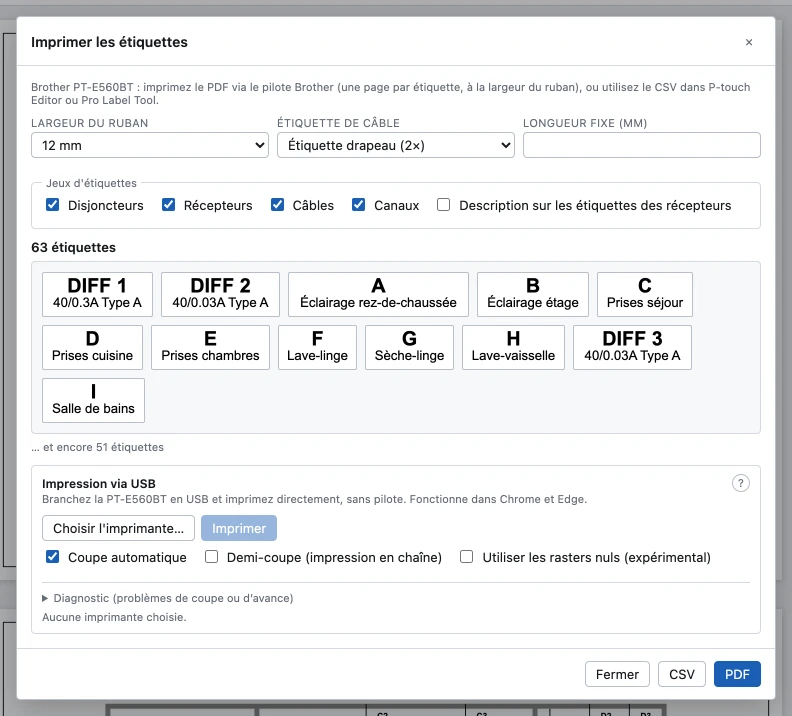

La fenêtre Imprimer les étiquettes pour la Brother PT-E560BT : largeur du ruban, étiquette de câble et longueur fixe, les jeux d’étiquettes, un aperçu des étiquettes, les boutons pour imprimer via USB et les boutons CSV et PDF.
Imprimer les étiquettes avec les réglages par défaut : ruban de 12 mm, étiquettes drapeau, quatre jeux d’étiquettes.
  1. Choisissez la Largeur du ruban : 6, 9, 12, 18 ou 24 mm.
  2. Sous Jeux d'étiquettes, cochez ce que vous voulez : Disjoncteurs (une étiquette par circuit et par différentiel, ainsi que pour les modules domotiques et l’onduleur), Récepteurs, Câbles et Canaux.
  3. Pour les câbles, choisissez la forme sous Étiquette de câble : Étiquette drapeau (2×) ou Enroulement (4×). Pour que toutes les étiquettes aient la même longueur, remplissez une Longueur fixe (mm), de 20 à 200 mm. Cochez Description sur les étiquettes des récepteurs si vous voulez y ajouter la description.
  4. L’aperçu montre les étiquettes en taille réelle. Cliquez sur PDF ou CSV.
  • PDF : une page par étiquette, à la largeur du ruban. Imprimez-les avec le pilote de Brother.
  • CSV : pour P-touch Editor ou Pro Label Tool.

Les étiquettes ne reçoivent pas de filigrane, même pendant la période d’essai.

Directement via USB

Dans Chrome et Edge, vous pouvez aussi imprimer sans pilote, sous Impression via USB. Safari et Firefox ne le permettent pas ; utilisez alors le PDF.

  1. Branchez l’imprimante avec un câble USB.
  2. Cliquez sur Choisir l'imprimante… et choisissez l’imprimante dans la fenêtre du navigateur. OneLine montre le modèle et le ruban qui s’y trouve.
  3. Choisissez Coupe automatique ou Demi-coupe (impression en chaîne) et cliquez sur Imprimer.

Sur un Mac, vous n’avez rien à installer. Sous Windows, le port USB de l’imprimante doit d’abord utiliser le pilote WinUSB ; sous Linux, une règle udev est nécessaire. Les étapes figurent dans la fenêtre, sous Aide pour l'impression via USB. Si cela ne fonctionne pas, imprimez le PDF.
