Données du projet

Ouvrir la fenêtre

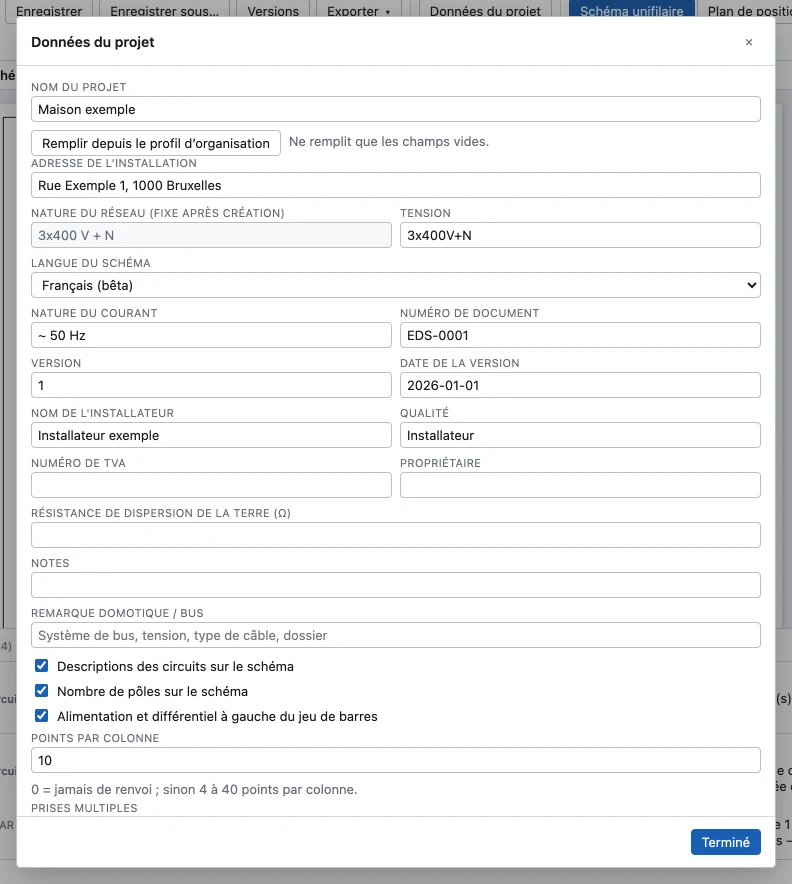

Dans la barre d’outils, cliquez sur Données du projet. La fenêtre n’a pas de bouton d’enregistrement : ce que vous remplissez s’applique aussitôt et est enregistré avec le projet. Fermez-la avec Terminé. Vous annulez ensuite les modifications des champs avec Annuler, comme toute autre modification ; tant que la fenêtre est ouverte, ⌘+Z ne fonctionne pas. Le Nom du projet fait exception : il est modifié sur le serveur dès que vous quittez le champ et ne peut pas être annulé ; retapez alors l’ancien nom.

Remplir depuis le profil

Un nouveau projet reprend déjà votre profil d’installateur et votre profil d’organisation. Pour un projet plus ancien, cliquez sur Remplir depuis le profil d’organisation. Seuls les champs vides sont remplis ; ce que vous avez tapé vous-même reste. Vous modifiez le profil lui-même sur les pages Compte et Organisation.

Cartouche et installation

• Nom du projet : le nom dans la liste des projets. Il ne figure pas sur le schéma.
• Adresse de l'installation. Avec la formule Home, l’adresse est fixée dès qu’elle est remplie ; la fenêtre le signale.
• Nature du réseau (fixe après création), avec la Tension et la Nature du courant telles qu’elles figurent sur le schéma.
• Numéro de document, Version et Date de la version. Augmentez la version quand vous rééditez le dossier après une modification.
• Nom de l'installateur, Qualité et Numéro de TVA, et le Propriétaire.
• Résistance de dispersion de la terre (Ω), dès qu’elle a été mesurée.
• Notes et Remarque domotique / bus : le système de bus, la tension, le type de câble. Cette remarque figure dans la légende.

Ce qui doit figurer dans le cartouche selon le RGIE est expliqué dans le guide Réaliser un schéma unifilaire.

Langue du schéma

Dans Langue du schéma, vous choisissez Néerlandais ou Français (bêta). C’est la langue de la feuille, de la légende, des annexes et de l’export. La langue de l’application elle-même se choisit séparément, avec le choix NL / FR (bêta) à droite dans la barre d’outils.

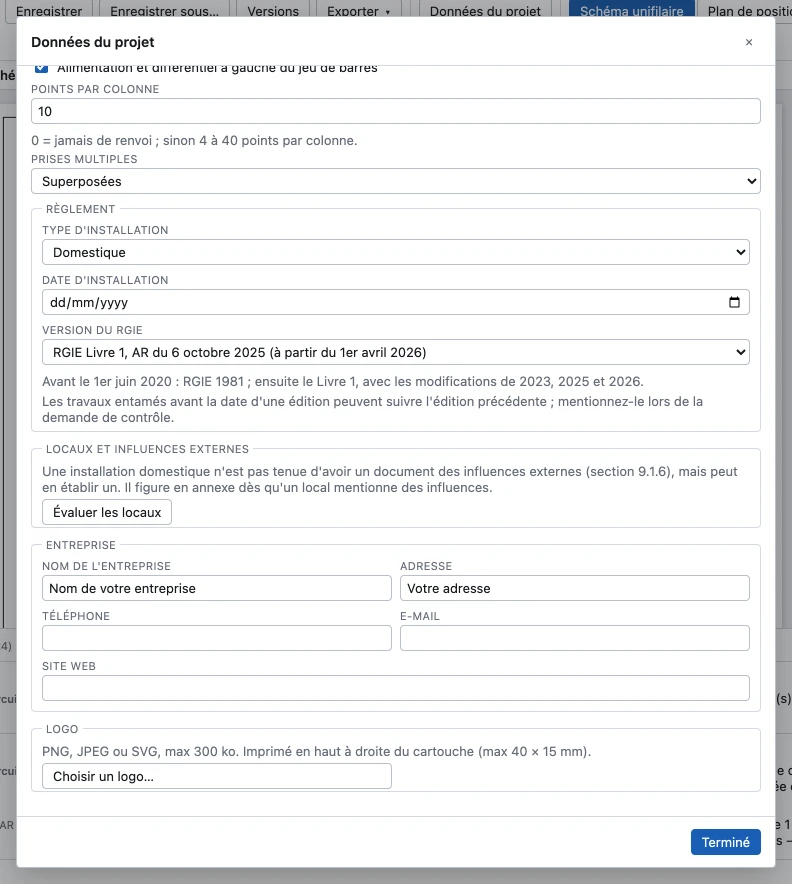

Affichage sur la feuille

• Descriptions des circuits sur le schéma : la description de chaque circuit au-dessus de sa colonne.
• Nombre de pôles sur le schéma : le nombre de pôles à côté des protections.
• Alimentation et différentiel à gauche du jeu de barres : coché, l’alimentation et le différentiel sont à gauche du jeu de barres.
• Points par colonne : après combien de récepteurs un long circuit continue dans une colonne suivante ; 0 signifie ne jamais passer à la colonne suivante. Vous pouvez y déroger pour chaque circuit.
• Prises multiples : dessinées Superposées ou Séparées.

Règlement

• Type d'installation : Domestique, Parties communes (ensemble résidentiel), Tertiaire ou Industriel. Le type détermine les contrôles que OneLine effectue et les champs que vous voyez. Plus d’informations sur les types non domestiques sur la page Pour les installateurs.
• Date d'installation. Tant que vous n’avez pas choisi vous-même la version du RGIE, OneLine sélectionne, d’après la date, l’édition qui était applicable ce jour-là.
• Version du RGIE : l’édition qui figure dans le cartouche et la légende. Si l’édition choisie ne correspond pas à la date d’installation, le contrôle RGIE le signale.

Pour une installation non domestique, le bloc Non domestique apparaît en dessous, avec Système de mise à la terre, Icc max à l'origine (A) et la Résistance de dispersion de la terre (Ω). Ces données figurent dans le cartouche.

Locaux et influences externes

Le bloc Locaux et influences externes résume combien de locaux le projet compte et combien ne sont pas encore évalués, avec le bouton Modifier les influences externes. Pour une installation domestique sans locaux évalués, il propose le bouton Évaluer les locaux. Voir Influences externes.

Entreprise et logo

• Entreprise : Nom de l'entreprise, Adresse, Téléphone, E-mail et Site web, pour le cartouche. Les données de l’entreprise figurent à côté du nom de l’installateur, pas à sa place.
• Logo : cliquez sur Choisir un logo… et choisissez un fichier PNG, JPEG ou SVG de 300 ko au plus. Il figure en haut à droite du cartouche, 40 × 15 mm au plus. Supprimer le retire.

Les annexes que contient l’export ne se choisissent pas ici, mais dans le menu Exporter ; voir Annexes.
