Remplir les influences externes

Quand vous voyez cette vue

Une installation non domestique a un document des influences externes par local. Ce qu’il doit contenir est expliqué dans le guide Influences externes (9.1.6).

• Pour une installation tertiaire ou industrielle et pour les parties communes d’un ensemble résidentiel, le bouton Influences externes figure toujours dans la barre d’outils.
• Pour une installation domestique, vous ouvrez la vue par Données du projet › Évaluer les locaux. Dès qu’un local mentionne des influences, la vue reste disponible. Si vous n’avez encore rien rempli, elle disparaît de nouveau quand vous fermez le projet ; choisissez alors à nouveau Évaluer les locaux.

Ouvrez la vue avec le bouton Influences externes, avec ⌘+⇧+3 (Mac) ou Ctrl+Shift+3 (Windows), ou avec Modifier les influences externes dans Données du projet.

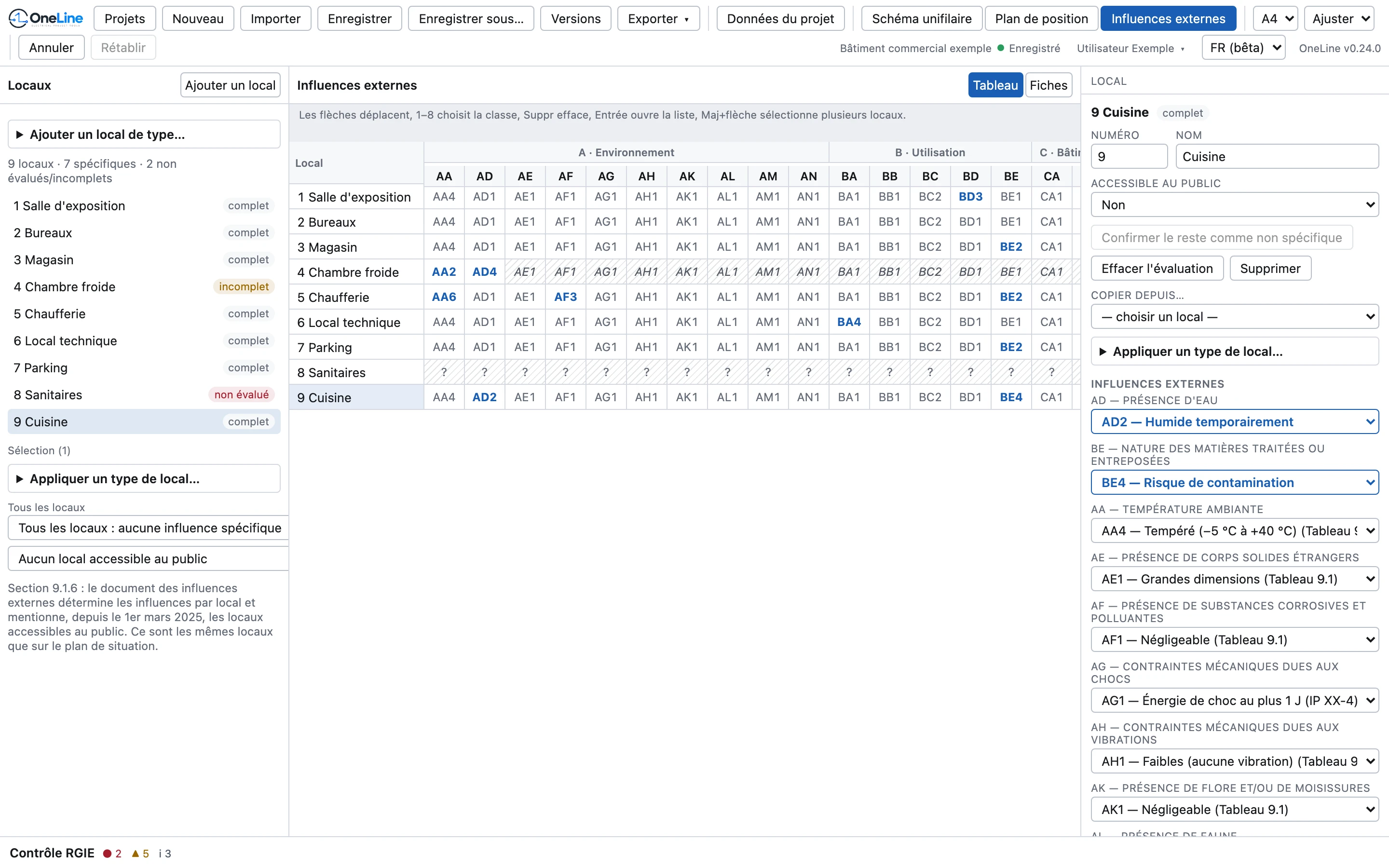

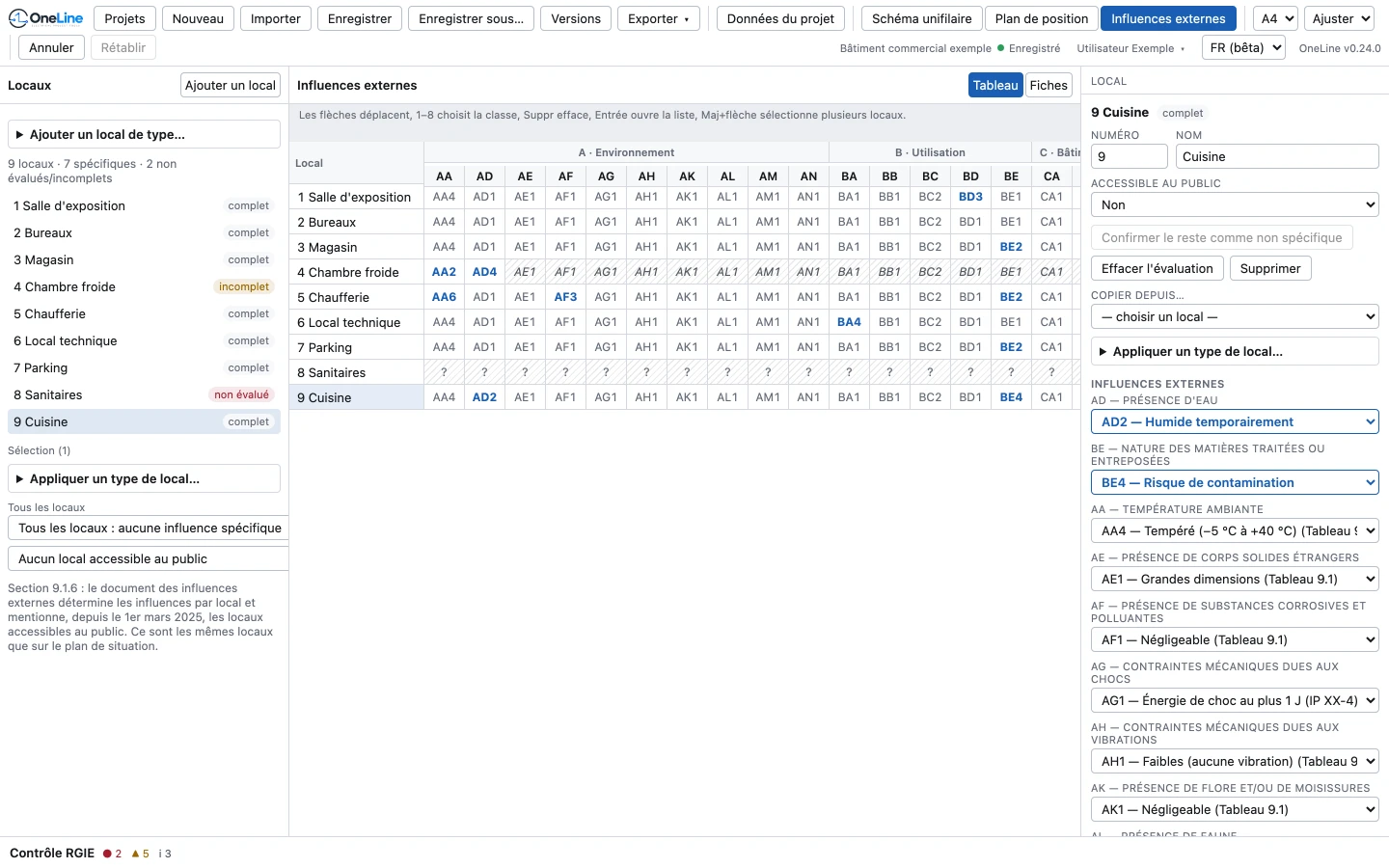

L’écran

(ouvrir l’image en taille réelle)

• À gauche, Locaux : la liste des locaux avec leur état (non évalué, incomplet ou complet), un résumé et les boutons pour tous les locaux à la fois.
• Au centre : le tableau, avec une ligne par local et une colonne par code, groupées en A · Environnement, B · Utilisation et C · Bâtiment, et une colonne Public. Une cellule se lit ainsi : en gris, une valeur non spécifique du tableau 9.1 qui est mentionnée ; en gras, une classe qui s’en écarte ; un point d’interrogation hachuré figure dans un local qui ne mentionne encore rien ; et dans un local commencé mais pas terminé, une cellule vide montre la valeur non spécifique en italique et estompée. Cette valeur estompée n’est pas remplie : elle montre ce que Confirmer le reste comme non spécifique remplirait. Avec Fiches, vous voyez chaque local sous forme de fiche au lieu d’une ligne ; Tableau ramène le tableau.
• À droite, Local : les données du local sélectionné, ou de plusieurs locaux à la fois.

Sur un smartphone, la vue commence par les fiches, l’une sous l’autre.

Ajouter des locaux

Les locaux sont les mêmes que sur le plan de position : un local que vous y numérotez figure aussi ici, et inversement.

• Ajouter un local crée un nouveau local, aussitôt sélectionné. Donnez-lui à droite un Numéro et un Nom.
• Ajouter un local de type… crée un local d’un type de local, avec les classes de ce type déjà remplies ; voir Types de local.

Si le projet n’a pas encore de plan, OneLine en crée un au premier local, pour l’y placer. À partir de là, le contrôle RGIE signale aussi quels points du schéma unifilaire ne figurent pas encore sur un plan, et le plan figure dans l’export comme plan de position. Voir Vérifier ce qui manque.

Choisir une classe

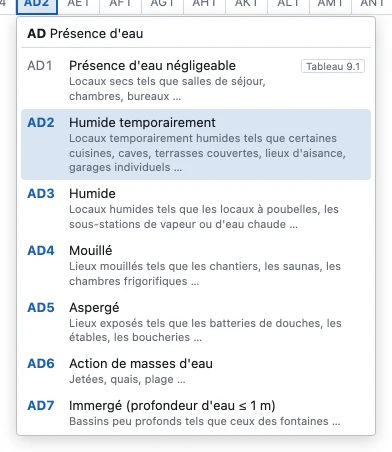

1. Cliquez sur une cellule du tableau. Le sélecteur de ce code s’ouvre.
2. Chaque classe y figure avec sa description et, là où les tableaux 2.6 à 2.21 en donnent un, un exemple. La classe non spécifique est marquée.
3. Cliquez sur une classe pour la choisir. Non mentionné vide de nouveau la cellule.

Au clavier

Le tableau fonctionne comme un tableur. Cliquez dedans et utilisez :

• les flèches pour aller de cellule en cellule ;
• 1 à 8 pour choisir la classe portant ce numéro, y compris sur un clavier AZERTY belge sans Shift ;
• Delete ou Backspace pour vider la cellule ;
• Enter ou F2 pour ouvrir le sélecteur ;
• Shift avec une flèche vers le haut ou vers le bas, ou Shift-clic, pour sélectionner plusieurs locaux. Une classe que vous choisissez alors s’applique à tous les locaux sélectionnés. Esc ramène la sélection à une seule cellule.

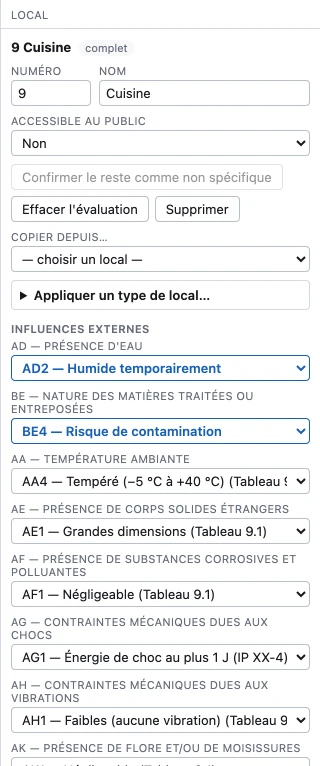

Le panneau Local

• Accessible au public : Oui, Non ou — non déterminé —.
• Confirmer le reste comme non spécifique donne à chaque code encore vide la valeur non spécifique du tableau 9.1. Ce que vous avez déjà choisi reste.
• Effacer l'évaluation remet le local à l’état non évalué.
• Copier depuis… remplace toutes les classes du local sélectionné par celles du local choisi, y compris ce que vous aviez déjà rempli. Accessible au public n’est pas copié. Annuler revient en arrière en une seule étape.
• Influences externes montre tous les codes du local, ceux qui s’écartent en haut. Si des points de ce local n’ont pas le degré de protection que le tableau 5.4 demande pour ces influences, ils figurent en dessous sous Conséquences (tableau 5.4), chacun avec un lien.

Si vous sélectionnez plusieurs locaux, chaque choix dans le panneau s’applique à tous les locaux sélectionnés ; là où ils diffèrent, le panneau affiche — mixte —.

Pour tous les locaux à la fois

• Tous les locaux : aucune influence spécifique remplit, dans chaque local, les codes vides avec la valeur non spécifique du tableau 9.1. Ce qui est déjà rempli reste.
• Aucun local accessible au public l’indique pour tout le projet.

Types de local

Un type de local, comme Chaufferie, Grande cuisine ou Bureau, remplit une série de classes comme point de départ. Ce sont des suggestions de OneLine, pas une classification du RGIE : chaque classe s’appuie sur un exemple des tableaux 2.6 à 2.21, et c’est vous qui évaluez le local.

1. Sélectionnez un ou plusieurs locaux, ouvrez Appliquer un type de local… et choisissez un type dans Type de local.
2. Sous Sur quoi cela repose-t-il ? (tableau 2.x), vous voyez les exemples sur lesquels il s’appuie, et OneLine montre ce qui changerait.
3. Sans Écraser (remplace les classes déjà indiquées), le type ne remplit que les codes encore vides. Cliquez sur Appliquer.

Le type lui-même n’est pas conservé sur le local : après l’application, ce sont des classes ordinaires, que vous continuez à adapter.

Dans le dossier

Les locaux remplis figurent dans l’annexe Influences externes du PDF. Pour une installation non domestique, le contrôle RGIE signale les locaux qui ne sont pas encore évalués ou pas complètement, et si les locaux accessibles au public ont été indiqués. Un clic sur un tel constat vous amène au local concerné.
