Les installations non domestiques dans OneLine
Un magasin, un bureau, un cabinet ou les parties communes d’un immeuble à appartements. OneLine contrôle aussi ce que le RGIE Livre 1 demande différemment pour ces installations que pour un logement, et établit le document des influences externes.
Quatre types d’installation
Le RGIE Livre 1 s’applique à toutes les installations à basse tension, domestiques et non domestiques. Le type d’installation détermine quelles règles du Livre 1 s’appliquent. Vous le choisissez à la création du projet, sous « Règlement », ou plus tard dans les données du projet.
| Type | Ce que OneLine en fait |
|---|---|
| Résidentiel | Les règles des logements : schéma unifilaire et plan de position, protection différentielle selon l’art. 4.2.4.3. Visite de contrôle tous les 25 ans. |
| Parties communes (ensemble résidentiel) | Non domestiques depuis le 1er juin 2023, avec une visite de contrôle tous les 5 ans. Pour la protection différentielle, les schémas et le dossier, les règles domestiques s’appliquent (art. 4.2.4.4.e, 3.1.2.1.e et 6.5.8.2, 1). OneLine y demande bien le document des influences externes. |
| Tertiaire | Magasins, bureaux, cabinets. Protection différentielle selon l’art. 4.2.4.4, contenu des schémas selon l’art. 3.1.2.2.b, dossier de la section 9.1.1. Visite de contrôle annuelle. |
| Industriel | Les mêmes règles que le tertiaire. OneLine ne réalise ni étude de sélectivité ni plan de zonage (ATEX). |
Les champs propres à un autre type sont masqués, jamais effacés. Si un projet change de type, ce qui était rempli est conservé.
L’édition du RGIE par installation
Chaque projet indique l’édition dont relève l’installation : le RGIE de 1981 pour les installations antérieures au 1er juin 2020, ou le Livre 1 avec les modifications des arrêtés royaux du 10 juillet 2022, du 5 mars 2023, du 3 octobre 2024 et du 6 octobre 2025.
- Si vous indiquez la date de l’installation, OneLine propose l’édition en vigueur à cette date. Vous pouvez en choisir une autre ; un message signale l’écart.
- Le cartouche de chaque feuille indique le type et l’édition, par exemple « Tertiaire · RGIE Livre 1 (AR 6/10/2025) ».
- La feuille de légende et la liste de contrôle indiquent l’édition dont relève l’installation et celle que suivent les contrôles, pour que le contrôleur voie par rapport à quoi le dossier a été vérifié.
- Les contrôles suivent le texte jusqu’à l’AR du 3 octobre 2024 inclus. Pour un projet sous l’édition 2026, un message indique quelles modifications (notamment les systèmes en courant continu) ne sont pas contrôlées.
Les contrôles des installations non domestiques
Pour une installation tertiaire ou industrielle, les règles différentielles domestiques tombent et ces contrôles prennent leur place. Chaque message cite l’article. Pour les parties communes, les règles différentielles et les schémas domestiques restent d’application.
| Contrôle | Ce que OneLine vérifie |
|---|---|
| Résistance de terre et sensibilité (art. 4.2.4.4) | La résistance de dispersion mesurée : au-delà de 500 Ω, une erreur ; au-delà de 240 Ω (édition 2026 : 250 Ω), admise uniquement dans les locaux secs. Par différentiel, IΔn × Ra ≤ 50 V. Sans mesure, un message la demande. |
| Système de mise à la terre (art. 3.1.2.2.b) | TN-S, TN-C, TN-C-S, TT ou IT, dans le cartouche à côté de la tension. |
| Courant de court-circuit (art. 3.1.2.2.b) | Le courant de court-circuit maximal présumé à l’origine et au niveau de chaque tableau. |
| Pouvoir de coupure (art. 3.1.2.2.b) | Indiqué pour chaque protection, et pas inférieur au courant de court-circuit du tableau où elle se trouve. La sélectivité n’est pas évaluée. |
| Caractéristiques des sources (art. 3.1.2.2.b) | Puissance apparente, tension nominale et courant nominal du réseau, d’un transformateur, d’un groupe, d’une installation PV ou d’un UPS. |
| Installations de sécurité et critiques (art. 3.1.2.2.b) | Un circuit d’éclairage de sécurité, de centrale de détection incendie ou d’évacuation des fumées qui n’est pas repéré comme installation de sécurité, et un circuit repéré sans alimentation propre sur le schéma. |
| Longueur des canalisations (art. 3.1.2.2.b) | Un seul message avec les canalisations dont la longueur manque. |
| Interrupteur-sectionneur général (art. 5.3.5.1.b) | Au moins 25 A pour une installation non domestique, 40 A pour une installation domestique. |
| Influences externes (section 9.1.6) | Les locaux non évalués ou évalués de manière incomplète, les locaux accessibles au public, et le degré de protection des récepteurs dans les locaux mouillés ou poussiéreux. Plus bas. |
Ce qui s’ajoute sur le schéma
- Cartouche : « 3x400V+N · TT » et le courant de court-circuit maximal à l’origine, par exemple 6 kA.
- Tableau : « Ik 4,5 kA » après le nom.
- Protection : pouvoir de coupure sous la courbe (« C16 · 6 kA »), réglages en dessous.
- Canalisation : la section du conducteur de protection quand elle diffère, par exemple « (PE 6) ».
- Circuits et sources de sécurité ou critiques avec un second trait et la mention correspondante, et une annexe qui les liste.
Symboles
Le tableau 2.23 du RGIE est le tableau des symboles des installations domestiques. Pour les installations non domestiques, le Livre 1 n’impose pas de jeu de symboles. La légende de OneLine indique les symboles utilisés : NBN EN 60617 et le tableau 2.23 du RGIE.
Le document des influences externes

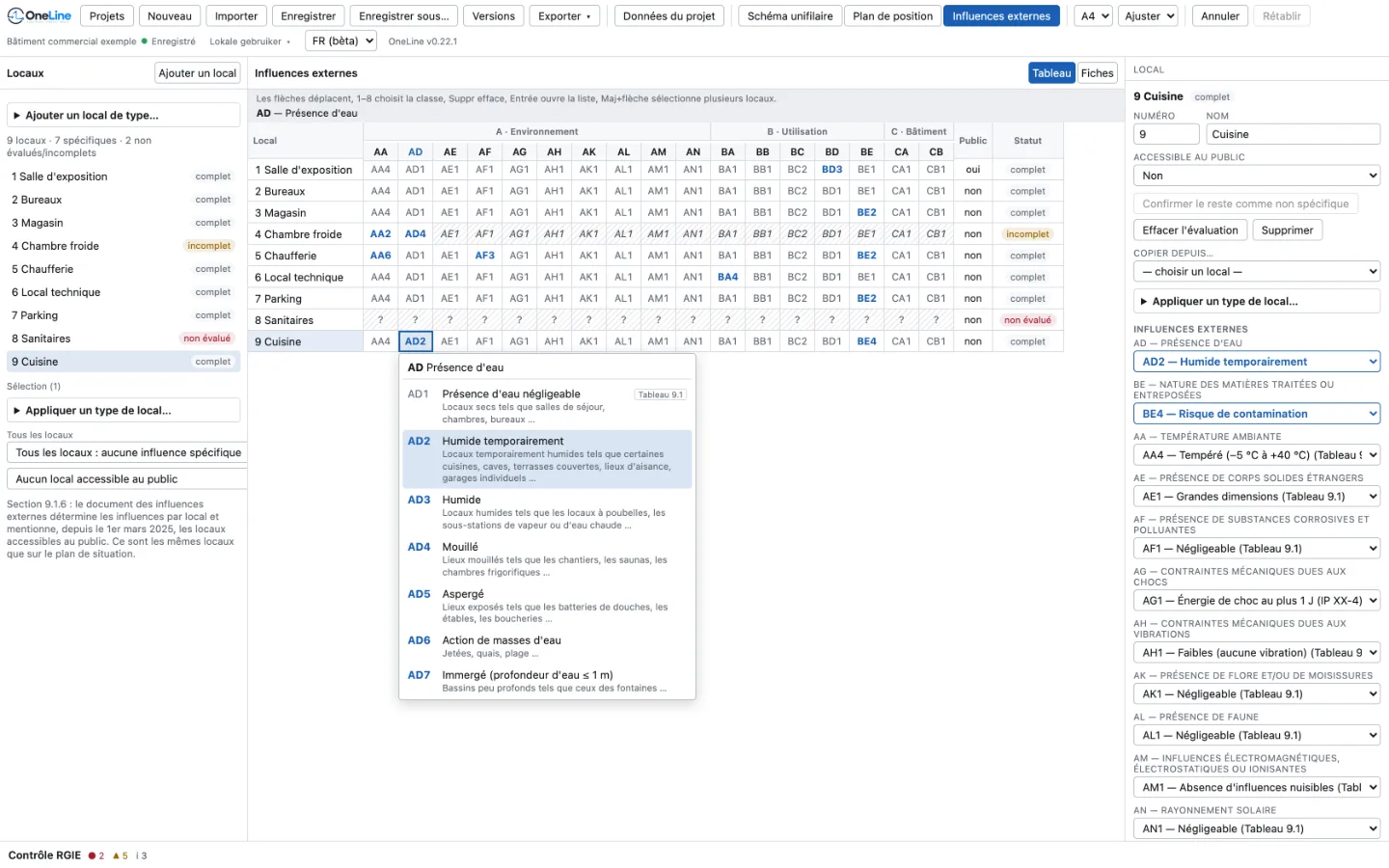

La section 9.1.6 demande, pour une installation non domestique, un document qui détermine les influences externes de chaque local. Dans OneLine, c’est une vue à part entière à côté du schéma unifilaire et du plan de position, construite comme l’annexe imprimée.
Guide : remplir le document des influences externes (RGIE 9.1.6)
Le tableau
- Une ligne par local, une colonne par code : les 17 codes du chapitre 2.10, groupés en A · Environnement, B · Utilisation et C · Bâtiment.
- En gris, la classe non spécifique du tableau 9.1 ; en gras, une classe spécifique ; hachuré, un code pas encore indiqué.
- Pour chaque ligne, le statut (non évalué, incomplet, complet) et si le local est accessible au public.
- La liste de choix de chaque cellule montre chaque classe avec sa description, marque les classes non spécifiques « Tableau 9.1 » et donne, lorsque le tableau en contient un, l’exemple des tableaux 2.6 à 2.21.
Comme dans un tableur
- Les flèches déplacent la cellule, un chiffre de 1 à 8 choisit la classe, aussi sur un clavier azerty. Suppr efface, Entrée ouvre la liste.
- Maj avec une flèche sélectionne plusieurs locaux ; une classe s’applique alors à chaque local de la sélection, en une seule étape que vous pouvez annuler.
- Le panneau de détail modifie un local ou plusieurs à la fois, avec les classes spécifiques en tête.
- « Confirmer le reste comme non spécifique » complète les codes manquants d’un local avec le tableau 9.1, « Copier depuis… » reprend les influences d’un autre local.
Des types de local comme point de départ
- Chaufferie, local technique, grande cuisine, chambre frigorifique, parking, bureau, local accessible au public et d’autres : chaque type repose sur un exemple des tableaux 2.6 à 2.21, que vous pouvez consulter avec le type.
- Ce sont des suggestions de OneLine, pas une classification du RGIE : le RGIE ne connaît pas de locaux types. Vous évaluez vous-même chaque local.
- Appliquer un type complète par défaut uniquement les codes pas encore indiqués, et montre d’abord ce qui change. Le type n’est pas enregistré sur le local.
Messages
- R43 (erreur) : un local non évalué, ou évalué de manière incomplète, avec les codes manquants.
- R42 (information) : le document n’indique pas quels locaux sont accessibles au public, ni qu’il n’y en a aucun. Exigé depuis le 1er mars 2025.
- R44 (avertissement) : un récepteur dans un local mouillé (AD4 ou plus) dont le degré de protection est trop faible ou absent, ou sans degré de protection dans un local poussiéreux (AE4 ou plus). OneLine déduit le local d’un point du plan de position ou des noms ; c’est pourquoi cela reste un avertissement.
- Un clic sur R42 ou R43 ouvre la vue sur le bon local.
Plan de position et téléphone
- Les locaux sont les mêmes que sur le plan de position. À l’écran, chaque numéro de local sur le plan porte une marque de statut : non évalué, incomplet ou spécifique.
- Un local sélectionné sur le plan l’est aussi dans le tableau, et inversement.
- Sur un téléphone, la vue affiche une fiche par local au lieu de 17 colonnes.
Sur papier
- Une annexe dans le pdf du dossier : le tableau local × code, en gris et en gras comme à l’écran, et chaque classe spécifique reprise en toutes lettres.
- La ligne des locaux accessibles au public, avec les locaux ou « aucun ».
- Des cases de paraphe pour l’exploitant et l’organisme agréé.
Le dossier : ce que OneLine fournit et ce qu’il ne fournit pas
La liste de contrôle en annexe énumère le dossier qui correspond au type d’installation : la section 9.1.2 pour une installation domestique, la section 9.1.1 pour une installation non domestique. Elle indique aussi la périodicité de la visite de contrôle.
Coché : fourni par OneLine
Le schéma, le plan de position, la légende et la liste du matériel. Le document des influences externes compte dès que chaque local est évalué.
Case vide : à vous
Notamment les plans de position pour les liaisons à la terre, les notes de calcul, l’analyse des risques, les déclarations de conformité des tableaux, les caractéristiques du raccordement, les derniers rapports, le document BA4/BA5 et, le cas échéant, le plan de zonage. Un message énumère ce qui manque encore.
Dans chaque formule, sans supplément
Les types d’installation, les contrôles et la vue des influences externes font partie de chaque formule. Si vous établissez des dossiers toute l’année, choisissez Pro. Pour une équipe, un serveur propre ou la connexion via votre propre fournisseur d’identité, il y a Business. Voir Tarifs.
OneLine est une aide au dessin. Les contrôles assistent l’installateur mais ne remplacent pas le jugement de l’organisme agréé. L’utilisateur reste responsable de la conformité de l’installation et du dossier.
