Uitwendige invloeden invullen
In de invloedenweergave vult u per ruimte de klassen van de uitwendige invloeden in, in een tabel zoals ze in de bijlage gedrukt wordt.
Wanneer u deze weergave ziet
Een niet-huishoudelijke installatie heeft een document met de uitwendige invloeden per ruimte. Wat daarin moet, leest u in de gids Uitwendige invloeden (9.1.6).
- Bij een tertiaire of industriële installatie en bij de gemeenschappelijke delen van een residentieel geheel staat de knop Uitwendige invloeden altijd in de werkbalk.
- Bij een huishoudelijke installatie opent u de weergave via Projectgegevens › Ruimten beoordelen. Zodra een ruimte invloeden vermeldt, blijft de weergave beschikbaar. Hebt u nog niets ingevuld, dan verdwijnt ze weer als u het project sluit; kies dan opnieuw Ruimten beoordelen.
Open de weergave met de knop Uitwendige invloeden, met ⌘+⇧+3 (Mac) of Ctrl+Shift+3 (Windows), of met Uitwendige invloeden bewerken in Projectgegevens.

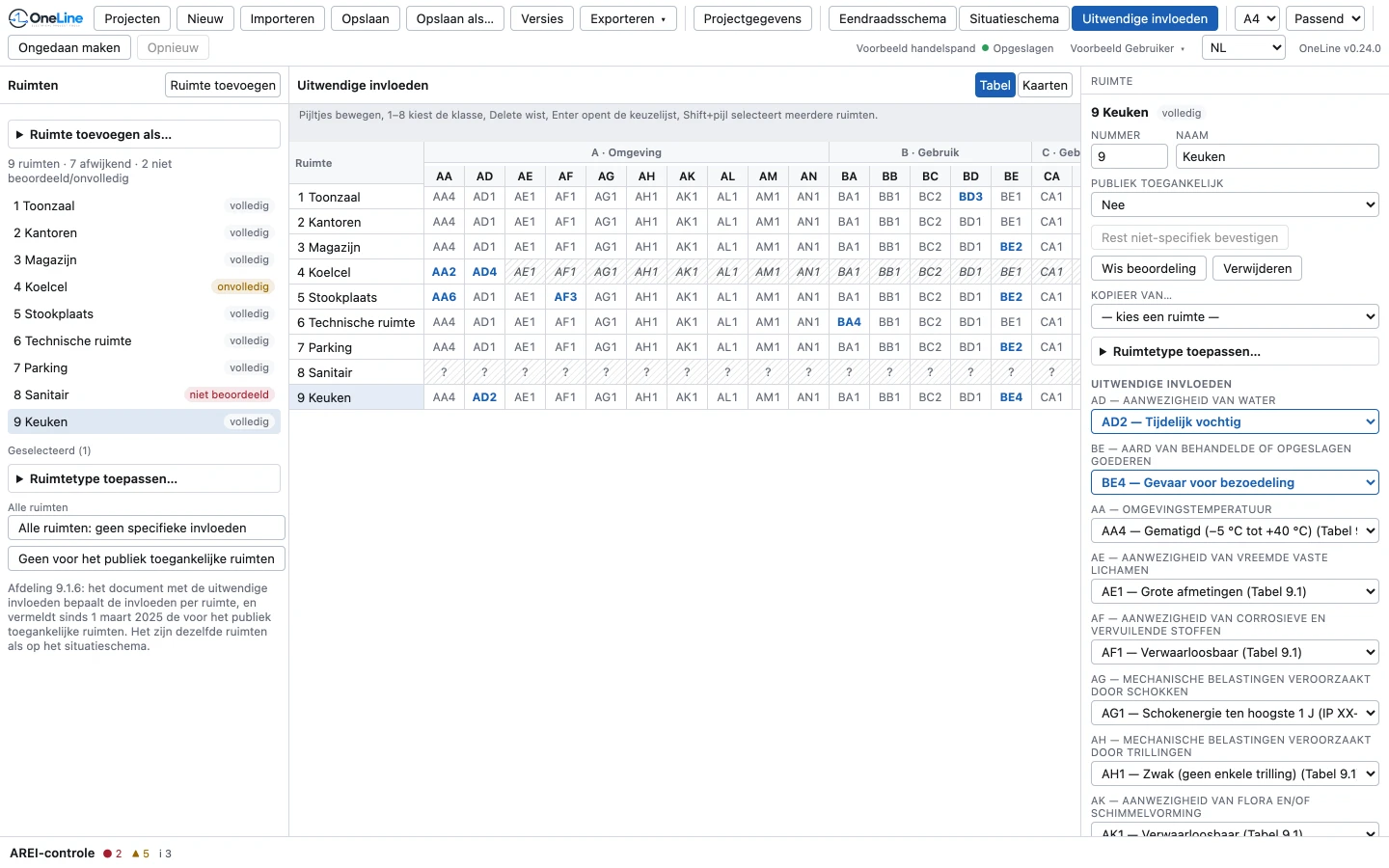

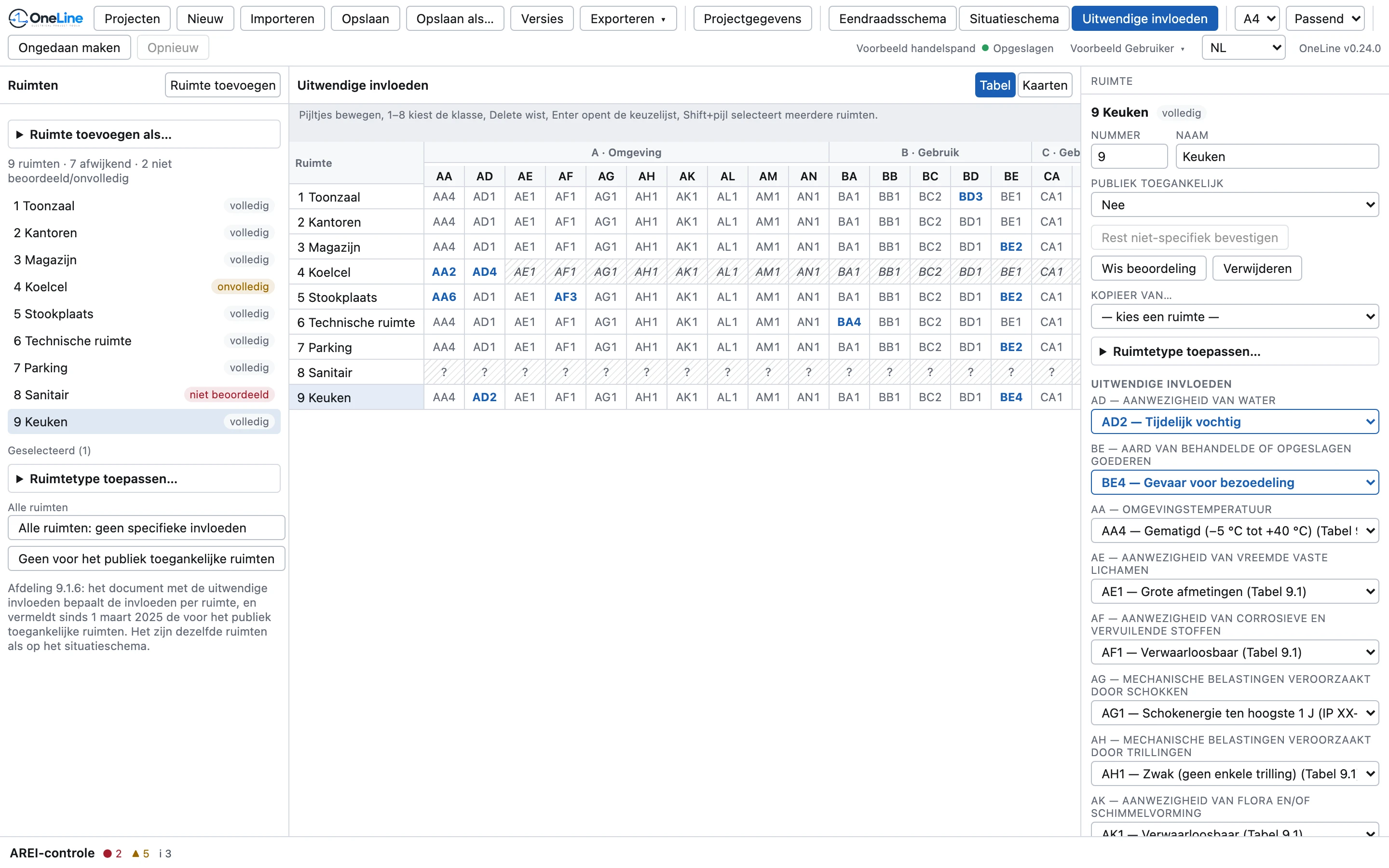

Het scherm
(afbeelding op ware grootte openen)
- Links, Ruimten: de lijst van de ruimten met hun toestand (niet beoordeeld, onvolledig of volledig), een samenvatting en de knoppen voor alle ruimten samen.
- In het midden: de tabel, met een rij per ruimte en een kolom per code, gegroepeerd in A · Omgeving, B · Gebruik en C · Gebouw, en een kolom Publiek. Een cel ziet er zo uit: grijs is een vermelde niet-specifieke waarde van Tabel 9.1; vet is een klasse die daarvan afwijkt; een gearceerd vraagteken staat in een ruimte die nog niets vermeldt; en in een ruimte die begonnen maar niet af is, staat in een lege cel de niet-specifieke waarde schuin en vaag. Die vage waarde is niet ingevuld: ze toont wat Rest niet-specifiek bevestigen zou invullen. Met Kaarten ziet u elke ruimte als kaart in plaats van als rij; Tabel brengt de tabel terug.
- Rechts, Ruimte: de gegevens van de geselecteerde ruimte, of van meerdere ruimten tegelijk.
Op een smartphone start de weergave met de kaarten, onder elkaar.
Ruimten toevoegen
De ruimten zijn dezelfde als op het situatieschema: een ruimte die u daar nummert, staat hier ook, en omgekeerd.
- Ruimte toevoegen maakt een nieuwe ruimte, die meteen geselecteerd is. Geef ze rechts een Nummer en een Naam.
- Ruimte toevoegen als… maakt een ruimte van een ruimtetype, met de klassen van dat type al ingevuld; zie Ruimtetypes.
Heeft het project nog geen plan, dan maakt OneLine bij de eerste ruimte een plan aan om ze op te zetten. Vanaf dan meldt de AREI-controle ook welke punten van het eendraadsschema nog niet op een plan staan, en komt het plan als situatieschema in de export. Zie Nakijken wat nog ontbreekt.
Een klasse kiezen

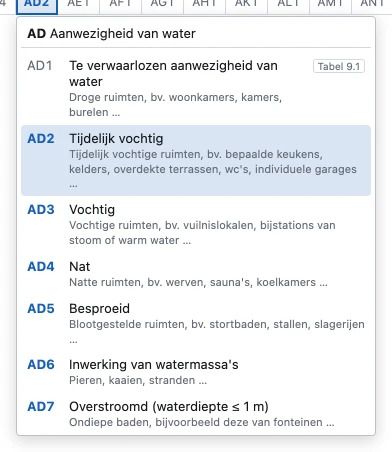

- Klik op een cel in de tabel. De keuzelijst van die code opent.
- Elke klasse staat er met haar omschrijving en, waar Tabel 2.6 tot 2.21 er een geeft, een voorbeeld. De niet-specifieke klasse is gemarkeerd.
- Klik op een klasse om ze te kiezen. Niet vermeld maakt de cel weer leeg.
Met het toetsenbord
De tabel werkt zoals een rekenblad. Klik erin en gebruik:
- de pijltjestoetsen om van cel naar cel te gaan;
- 1 tot 8 om de klasse met dat nummer te kiezen, ook op een Belgisch AZERTY-toetsenbord zonder Shift;
- Delete of Backspace om de cel leeg te maken;
- Enter of F2 om de keuzelijst te openen;
- Shift met een pijltje omhoog of omlaag, of Shift-klik, om meerdere ruimten te selecteren. Een klasse die u dan kiest, geldt voor alle geselecteerde ruimten. Esc brengt de selectie terug naar één cel.

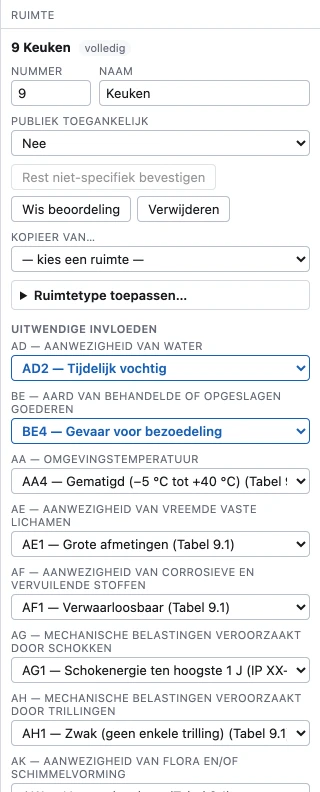

Het paneel Ruimte
- Publiek toegankelijk: Ja, Nee of — niet bepaald —.
- Rest niet-specifiek bevestigen geeft elke code die nog leeg is de niet-specifieke waarde van Tabel 9.1. Wat u al gekozen hebt, blijft staan.
- Wis beoordeling maakt de ruimte weer niet beoordeeld.
- Kopieer van… vervangt alle klassen van de geselecteerde ruimte door die van de gekozen ruimte, ook wat u al ingevuld had. Publiek toegankelijk wordt niet mee gekopieerd. Met Ongedaan maken draait u het in één stap terug.
- Uitwendige invloeden toont alle codes van de ruimte, de afwijkende bovenaan. Zijn er punten in deze ruimte die niet de beschermingsgraad hebben die Tabel 5.4 bij die invloeden vraagt, dan staan ze eronder bij Gevolgen (tabel 5.4), elk met een link.
Selecteert u meerdere ruimten, dan geldt elke keuze in het paneel voor alle geselecteerde ruimten; waar ze verschillen, staat — gemengd —.
Voor alle ruimten tegelijk
- Alle ruimten: geen specifieke invloeden vult in elke ruimte de lege codes met de niet-specifieke waarde van Tabel 9.1. Wat al ingevuld is, blijft staan.
- Geen voor het publiek toegankelijke ruimten vermeldt dat voor het hele project.
Ruimtetypes
Een ruimtetype, zoals Stookplaats (ketelhuis), Grootkeuken of Kantoor, vult een reeks klassen in als vertrekpunt. Het zijn suggesties van OneLine, geen indeling uit het AREI: elke klasse steunt op een voorbeeld uit Tabel 2.6 tot 2.21, en u beoordeelt de ruimte zelf.
- Selecteer een of meer ruimten, open Ruimtetype toepassen… en kies een type bij Ruimtetype.
- Onder Waarop steunt dit? (Tabel 2.x) ziet u de voorbeelden waarop het steunt, en OneLine toont wat er zou veranderen.
- Zonder Overschrijven (vervangt klassen die al vermeld zijn) vult het type alleen de codes die nog leeg zijn. Klik op Toepassen.
Het type zelf wordt niet op de ruimte bewaard: na het toepassen zijn het gewone klassen, die u verder aanpast.
In het dossier
De ingevulde ruimten komen in de bijlage Uitwendige invloeden van de PDF. Bij een niet-huishoudelijke installatie meldt de AREI-controle ruimten die nog niet of niet volledig beoordeeld zijn, en of vermeld is welke ruimten voor het publiek toegankelijk zijn. Een klik op zo’n melding brengt u naar de betrokken ruimte.
