Projectgegevens

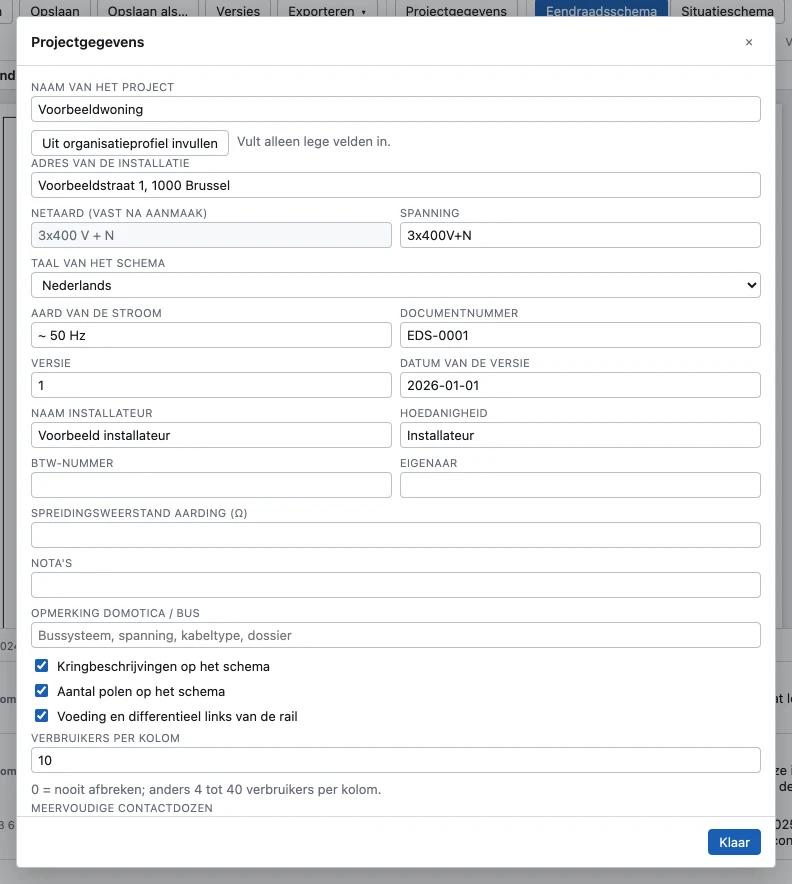

Het venster openen

Klik in de werkbalk op Projectgegevens. Het venster heeft geen opslagknop: wat u invult, geldt meteen en wordt mee opgeslagen. Sluit het met Klaar. Wijzigingen in de velden draait u daarna terug met Ongedaan maken, zoals elke andere; zolang het venster open is, werkt ⌘+Z niet. De Naam van het project is een uitzondering: die wordt bij het verlaten van het veld meteen op de server gewijzigd en valt niet ongedaan te maken; typ de oude naam dan opnieuw.

Uit het profiel invullen

Een nieuw project neemt uw installateurs- en organisatieprofiel al over. Voor een ouder project klikt u op Uit organisatieprofiel invullen. Dat vult alleen de lege velden in; wat u zelf getypt hebt, blijft staan. Het profiel zelf past u aan op de pagina's Account en Organisatie.

Titelblok en installatie

• Naam van het project: de naam in de projectenlijst. Hij staat niet op het schema.
• Adres van de installatie. Met het plan Home ligt het adres vast zodra het ingevuld is; het venster zegt dat erbij.
• Netaard (vast na aanmaak), met Spanning en Aard van de stroom zoals ze op het schema komen.
• Documentnummer, Versie en Datum van de versie. Verhoog de versie als u het dossier na een wijziging opnieuw uitgeeft.
• Naam installateur, Hoedanigheid en Btw-nummer, en de Eigenaar.
• Spreidingsweerstand aarding (Ω), zodra die gemeten is.
• Nota's en Opmerking domotica / bus: het bussysteem, de spanning, het kabeltype. Die opmerking komt in de legende.

Wat er volgens het AREI in het titelblok moet, leest u in de gids Eendraadsschema maken.

Taal van het schema

Bij Taal van het schema kiest u Nederlands of Frans (bèta). Dat is de taal van het blad, de legende, de bijlagen en de export. De taal van de toepassing zelf kiest u los daarvan, met de keuze NL / FR (bèta) rechts in de werkbalk.

Weergave op het blad

• Kringbeschrijvingen op het schema: de omschrijving van elke kring boven haar kolom.
• Aantal polen op het schema: het aantal polen naast de beveiligingen.
• Voeding en differentieel links van de rail: aangevinkt staan de voeding en de differentieel links van de rail.
• Verbruikers per kolom: na hoeveel verbruikers een lange kring in een volgende kolom verdergaat; 0 is nooit afbreken. Per kring kunt u daarvan afwijken.
• Meervoudige contactdozen: Gestapeld of Apart getekend.

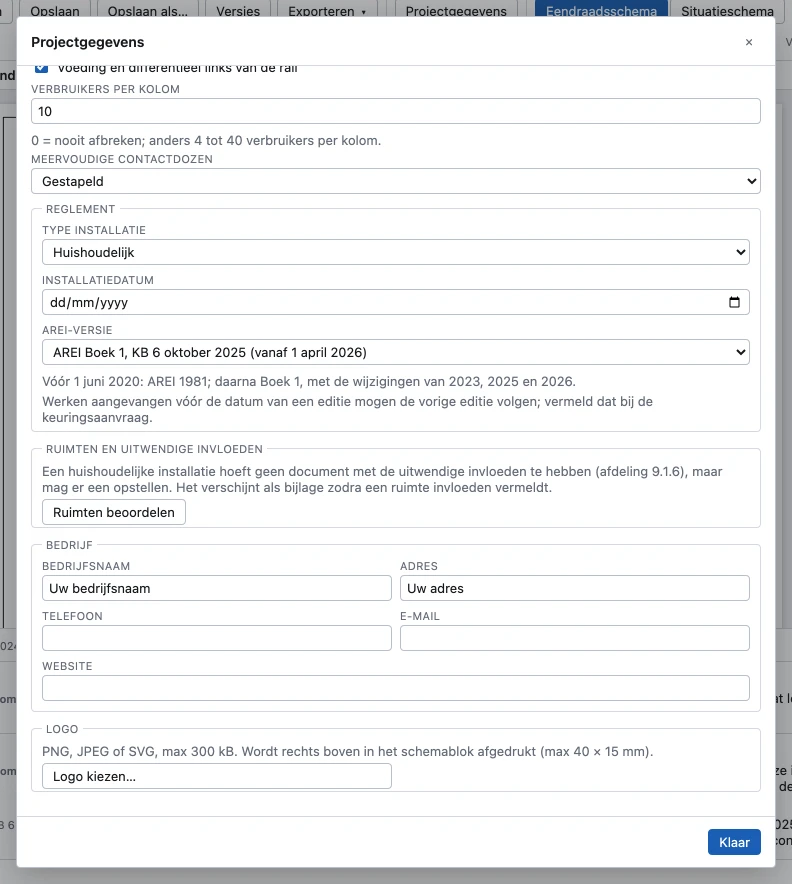

Reglement

• Type installatie: Huishoudelijk, Gemeenschappelijke delen (residentieel geheel), Tertiair of Industrieel. Het type bepaalt welke controles OneLine uitvoert en welke velden u ziet. Meer over de niet-huishoudelijke types op de pagina Voor installateurs.
• Installatiedatum. Zolang u de AREI-versie niet zelf gekozen hebt, stelt OneLine bij een datum de editie in die op die dag van toepassing was.
• AREI-versie: de editie die op het titelblok en de legende komt. Past de gekozen editie niet bij de installatiedatum, dan meldt de AREI-controle dat.

Bij een niet-huishoudelijke installatie verschijnt daaronder het blok Niet-huishoudelijk, met Geaard netsysteem, Ik max aan de oorsprong (A) en de Spreidingsweerstand aarding (Ω). Die gegevens komen in het titelblok.

Ruimten en uitwendige invloeden

Het blok Ruimten en uitwendige invloeden vat samen hoeveel ruimten het project heeft en hoeveel er nog niet beoordeeld zijn, met de knop Uitwendige invloeden bewerken. Bij een huishoudelijke installatie zonder beoordeelde ruimten staat er de knop Ruimten beoordelen. Zie Uitwendige invloeden.

Bedrijf en logo

• Bedrijf: Bedrijfsnaam, Adres, Telefoon, E-mail en Website, voor het titelblok. De bedrijfsgegevens komen naast de naam van de installateur, niet in de plaats ervan.
• Logo: klik op Logo kiezen… en kies een PNG-, JPEG- of SVG-bestand van hoogstens 300 kB. Het komt rechts boven in het titelblok, hoogstens 40 × 15 mm. Verwijderen haalt het weg.

Welke bijlagen de export bevat, kiest u niet hier maar in het menu Exporteren; zie Bijlagen.
