Handleiding OneLine

Hoe u met OneLine een eendraadsschema, een situatieschema en de bijlagen voor uw dossier opstelt. Begin hier, of kies een hoofdstuk.

Bijgewerkt op 29 september 2026, voor OneLine 0.25.

Wat OneLine doet

U beschrijft de elektrische installatie als een boomstructuur: de aansluiting, de differentiëlen, de kringen en wat erop aangesloten is. OneLine tekent daaruit zelf het eendraadsschema, met de symbolen uit AREI Boek 1, en controleert uw gegevens terwijl u werkt. Op dezelfde gegevens bouwt u het situatieschema en, waar nodig, het document met de uitwendige invloeden, en u exporteert alles samen als PDF.

Deze handleiding legt uit hoe u de toepassing bedient. Wat het AREI zelf vraagt, leest u in de gidsen Eendraadsschema maken, Situatieschema maken en Uitwendige invloeden (9.1.6).

Wat u nodig hebt

  • Een recente browser op een computer. OneLine wordt getest in Safari en in Chrome; Edge werkt zoals Chrome. Andere recente browsers werken doorgaans ook. U installeert niets.
  • Een scherm van voldoende breedte. Het eendraadsschema en het situatieschema tonen drie kolommen naast elkaar. Op een iPad werkt dat, ook met aanraken. Op een smartphone is het krap; alleen de weergave Uitwendige invloeden schakelt daar over op een kaart per ruimte.
  • Een account. Hoe u er een krijgt, leest u hieronder.
  • Voor rechtstreeks etiketten afdrukken via USB: Chrome of Edge en een Brother PT-E560BT. In een andere browser drukt u de etiketten af als PDF, of gebruikt u de CSV. Zie Etiketten afdrukken.

Aanmelden en de proefperiode

  1. Klik op de site op Probeer OneLine en maak uw account aan. U bevestigt uw e-mailadres via de link die u per mail ontvangt.
  2. Ga naar app.oneline.tools en meld u aan. Sloot u de browser terwijl een project openstond, dan opent OneLine dat project meteen bij de volgende aanmelding. Was u teruggegaan naar Projecten, dan ziet u de lijst.
  3. U komt op het scherm Projecten. Maak uw eerste project met Nieuw; zie Een nieuw project maken.

Deze handleiding vindt u ook in de toepassing: klik rechtsboven op uw naam en kies Handleiding.

Krijgt u na het aanmelden het scherm Geen account, of wordt de aanmelding geweigerd, lees dan Toegang en bewaring.

Een nieuw account start met een proefperiode van 30 dagen. Bovenaan staat hoe lang ze nog loopt, met de link Abonnement nemen. Tijdens de proefperiode dragen het schema op het scherm en de PDF- en SVG-exports het watermerk PROEFVERSIE — NIET GELDIG VOOR KEURING. Na de proefperiode kunt u uw projecten nog een tijd bekijken en exporteren, maar niet meer wijzigen. Meer daarover in Proefperiode en abonnement.

Een rondleiding door de editor

Zodra u een project opent, staat u in de editor. Zo ziet hij eruit met het sjabloon van de typische woning:

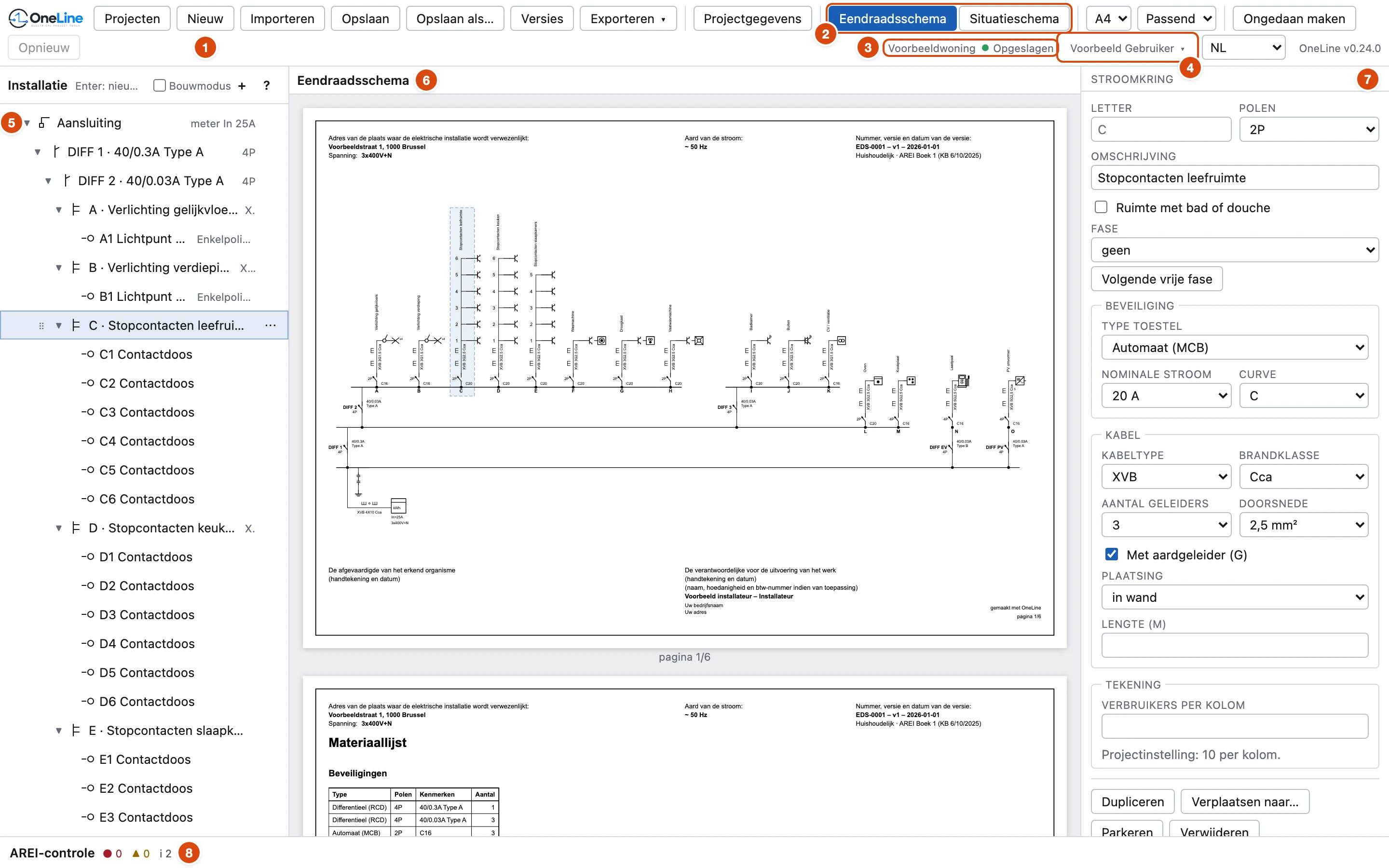

De editor van OneLine met genummerde markeringen: de werkbalk bovenaan, de keuze tussen eendraadsschema en situatieschema, de boomstructuur Installatie links, het blad van het eendraadsschema in het midden, het paneel met de eigenschappen rechts, de balk AREI-controle onderaan, de opslagstatus en het gebruikersmenu.
De editor met een voorbeeldwoning op basis van de typische woning; stroomkring C is geselecteerd. Klik op de afbeelding om ze groot te openen.
  1. De werkbalk. Terug naar Projecten, Nieuw, Importeren, Opslaan (een versie bewaren), Opslaan als…, Versies, Exporteren en Projectgegevens, en verder het papierformaat, de zoom en Ongedaan maken en Opnieuw.
  2. De weergaven. Eendraadsschema en Situatieschema, en als het project er een heeft ook Uitwendige invloeden.
  3. Projectnaam en opslagstatus. Opgeslagen betekent dat alles op de server staat; zie Automatisch opslaan.
  4. Het gebruikersmenu. Via uw naam opent u de pagina's Account en Organisatie. Ernaast kiest u de taal van de toepassing.
  5. Installatie. De installatie als boom: aansluiting, differentiëlen, kringen en verbruikers. Hier bouwt u het schema op.
  6. Eendraadsschema. De bladen die OneLine uit de boom tekent, met daaronder de bijlagen. Een klik op een symbool selecteert het onderdeel.
  7. Het paneel met de eigenschappen. De gegevens van het geselecteerde onderdeel. De kop toont het soort onderdeel, hier Stroomkring: letter, omschrijving, beveiliging en kabel. Is er niets geselecteerd, dan heet het paneel Eigenschappen.
  8. AREI-controle. De meldingen over uw gegevens, geteld per soort. Een klik opent de lijst.

De hoofdstukken

Projecten
Projecten maken, openen, dupliceren, importeren en verwijderen; automatisch opslaan en versies.
Het eendraadsschema opbouwen
Kringen en verbruikers toevoegen, eigenschappen invullen, verplaatsen, domotica en UPS.
Projectgegevens
Titelblok, installatietype, AREI-versie, taal van het schema en logo.
AREI-controles
De meldingen lezen en naar het betrokken onderdeel gaan.
Situatieschema
Een plattegrond importeren en de onderdelen erop plaatsen.
Uitwendige invloeden
Het document met de uitwendige invloeden per ruimte invullen.
Exporteren en afdrukken
PDF, SVG, projectbestand, bijlagen en etiketten.
Account en organisatie
Uw profiel, de organisatie, de proefperiode en het abonnement.
Sneltoetsen
Alle toetsencombinaties, voor Mac en voor Windows of Linux.

OneLine is een tekenhulpmiddel. De controles ondersteunen de gebruiker en vervangen de beoordeling door een erkend organisme niet. Vragen over de toepassing? Mail naar support@oneline.tools.
