Van installatiegegevens tot afgewerkt dossier
Teken het eendraadsschema automatisch, plaats de verbruikers op het situatieschema en exporteer de documenten voor uw keuring.
Eendraadsschema: automatisch opgebouwd
OneLine bouwt het schema op vanuit uw installatiegegevens, met de lay-out en symbolen uit AREI Boek 1 als uitgangspunt.
Gids: wat moet er volgens het AREI op een eendraadsschema staan?
- Duidelijke structuur. Aansluiting en teller links, een rail per differentieel, een letter per kring en genummerde verbruikers.
- Technische gegevens bij de juiste onderdelen. Kringbeschrijving, aantal polen, kabeltype, doorsnede en plaatsingswijze staan op het schema.
- Ruimte voor verschillende aansluitingen. Meervoudige contactdozen, rechtstreeks aangesloten toestellen en toestellen op een afzonderlijke contactdoos.
- Ook voor uitgebreidere installaties. Onderborden, verbindingsdozen, domoticamodules met kanalen, gestuurde verbruikers en een UPS met onderbord.
- Automatische paginering. Lange kringen lopen door in een volgende kolom. Pagina’s worden tussen kolommen verdeeld, met een uniforme schaal en zonder namen of symbolen door te snijden.

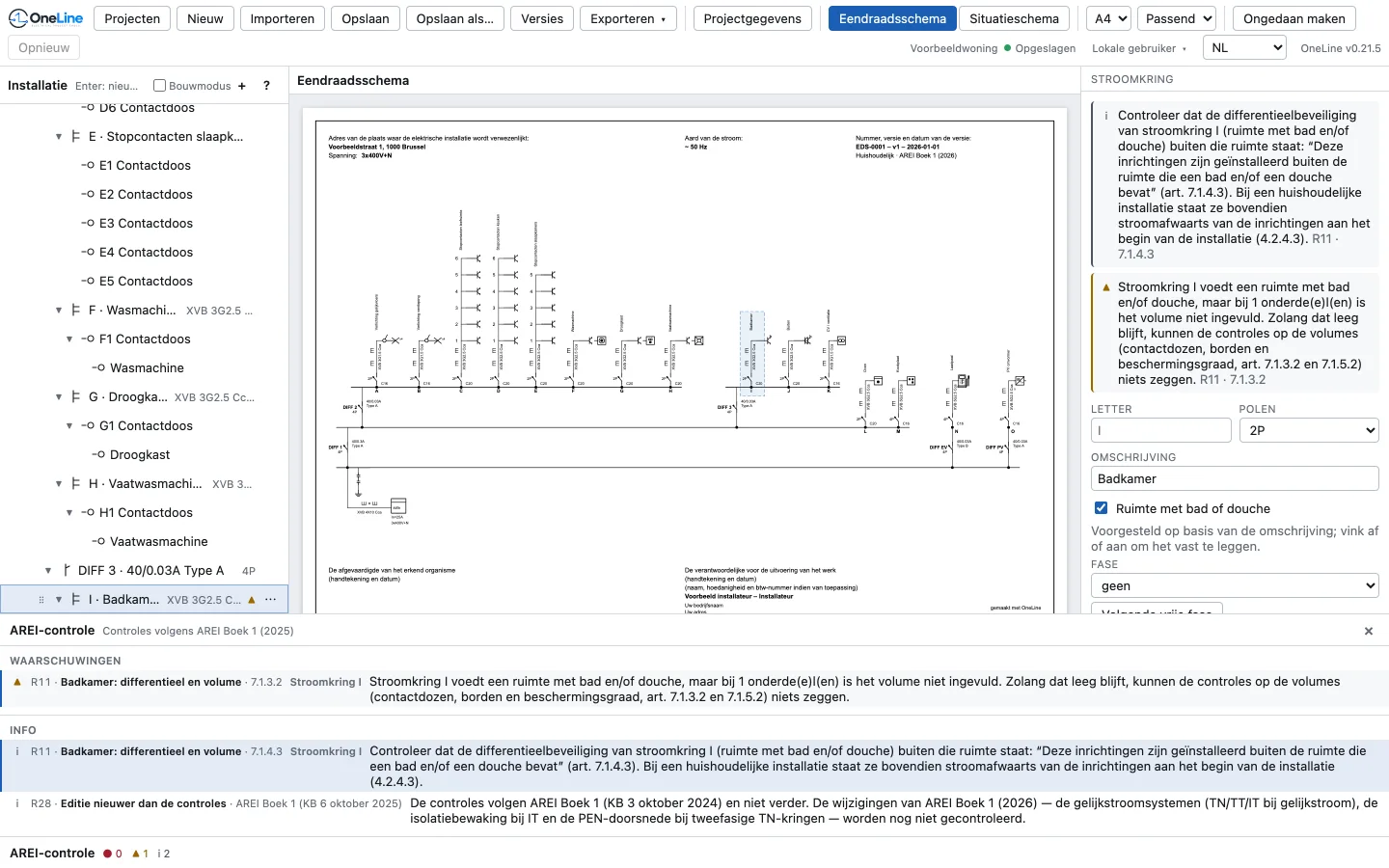

AREI-controles: aandachtspunten met uitleg
Tijdens het invoeren controleert OneLine de gegevens die u opgeeft. Meldingen zijn onderverdeeld in fouten, waarschuwingen en informatie, telkens met een titel en artikelverwijzing.
De controles kijken onder meer naar:
- De algemene differentieel en de indeling van 30 mA-groepen.
- Het aantal kringen per differentieel en afzonderlijke kringen voor toestellen.
- De combinatie van kabeldoorsnede en nominale stroom van de beveiliging.
- Het aantal polen in verhouding tot het nettype.
- Aandachtspunten voor laadpunten en badkamers.
- Afwijkende symbolen in de legende en verbruikers die nog op het situatieschema ontbreken.
De keuringschecklist maakt duidelijk wat OneLine heeft nagekeken en welke punten ter plaatse moeten worden beoordeeld.
Situatieschema: klikken en plaatsen
Gebruik een grondplan als achtergrond en plaats elke verbruiker vanuit de lijst op het plan. De letters en nummers komen overeen met het eendraadsschema.
- Eén plan per verdieping, met een achtergrond in pdf, png of jpeg.
- Het grondplan draaien, verplaatsen, vergroten en vervagen voor een leesbare weergave.
- Een lijst ‘Te plaatsen’ die toont welke verbruikers nog ontbreken.
- Verschuifbare labels met verbindingslijntjes voor plaatsen waar veel symbolen samenkomen.
- Ruimtenummers met een bijbehorende ruimtelijst.
- Bediening met muis, trackpad of op iPad.
Geen grondplan beschikbaar? U kunt ook op een leeg blad beginnen.
Niet-huishoudelijke installaties en uitwendige invloeden
Voor installateurs die ook winkels, kantoren, industrie of gemeenschappelijke delen documenteren. Een huishoudelijk project toont hier niets van.
- Vier installatietypes. Huishoudelijk, gemeenschappelijke delen, tertiair en industrieel, met de AREI-editie per project in het titelblok.
- Controles voor niet-huishoudelijke installaties. Aardingsweerstand en gevoeligheid (art. 4.2.4.4), de schema-inhoud van art. 3.1.2.2.b en de algemene scheidingsschakelaar.
- Het document met de uitwendige invloeden (9.1.6) als tabel. Ruimten × de 17 codes, grijs voor Tabel 9.1 en vet voor wat afwijkt, te bedienen met het toetsenbord zoals een rekenblad.
- Ruimtetypes als vertrekpunt. Suggesties van OneLine op basis van de voorbeelden in Tabel 2.6 tot 2.21; u beoordeelt elke ruimte zelf.
- In het dossier. Een bijlage met de uitwendige invloeden en een keuringschecklist met het dossier van het installatietype.
Gids: het document met de uitwendige invloeden (AREI 9.1.6) invullen
Export en etiketten: klaar om te delen en af te drukken
- Dossier als pdf. Scherpe vectorlijnen, selecteerbare tekst, een titelblok en handtekeningvakken, aangevuld met uw logo en bedrijfsgegevens.
- Bijlagen naar keuze. Legende, materiaallijst, kabellijst met lengtes en keuringschecklist.
- Andere bestandsformaten. Svg per blad en een projectbestand om uit te wisselen.
- Etiketten. Pdf op tapebreedte, csv voor P-touch Editor of rechtstreeks via usb naar een Brother PT-E560BT.
Projectbeheer: bewaren en terugvinden
OneLine draait op onze servers. U meldt zich aan in uw browser en kunt meteen aan uw dossier werken. Uw projecten zijn privé per gebruiker en worden automatisch opgeslagen.
- Bewaar benoemde versies en zet een eerdere versie terug.
- Herstel verwijderde projecten uit de prullenbak.
- Open uw projecten op een ander toestel door u aan te melden.
Handleiding: projecten en versies
OneLine is beschikbaar in het Nederlands en Frans. Het wordt getest in Safari en in Chrome; Edge werkt zoals Chrome, en andere recente browsers werken doorgaans ook.
