Niet-huishoudelijke installaties in OneLine
Een winkel, een kantoor, een praktijk of de gemeenschappelijke delen van een appartementsgebouw. OneLine controleert ook wat AREI Boek 1 voor zulke installaties anders vraagt dan voor een woning, en maakt het document met de uitwendige invloeden op.
Vier installatietypes
AREI Boek 1 geldt voor alle installaties op laagspanning, huishoudelijk en niet-huishoudelijk. Het installatietype bepaalt welke regels binnen Boek 1 van toepassing zijn. U kiest het bij een nieuw project, onder ‘Reglement’, of later in de projectgegevens.
| Type | Wat OneLine ermee doet |
|---|---|
| Huishoudelijk | De regels voor woningen: eendraadsschema en situatieplan, differentieelbescherming volgens art. 4.2.4.3. Controlebezoek om de 25 jaar. |
| Gemeenschappelijke delen (residentieel geheel) | Sinds 1 juni 2023 niet-huishoudelijk, met een controlebezoek om de 5 jaar. Voor de differentieelbescherming, de schema’s en het dossier gelden de huishoudelijke regels (art. 4.2.4.4.e, 3.1.2.1.e en 6.5.8.2, 1). OneLine vraagt er wel het document met de uitwendige invloeden. |
| Tertiair | Winkels, kantoren, praktijken. Differentieelbescherming volgens art. 4.2.4.4, de schema-inhoud van art. 3.1.2.2.b, het dossier van afdeling 9.1.1. Jaarlijks controlebezoek. |
| Industrieel | Dezelfde regels als tertiair. Een selectiviteitsstudie of een zoneringsplan (ATEX) maakt OneLine niet. |
Velden die bij een ander type horen, worden verborgen en niet gewist. Verandert een project van type, dan blijft wat al ingevuld was bewaard.
De AREI-editie per installatie
Elk project zegt onder welke editie de installatie valt: het AREI van 1981 voor installaties van vóór 1 juni 2020, of Boek 1 met de wijzigingen van de koninklijke besluiten van 10 juli 2022, 5 maart 2023, 3 oktober 2024 en 6 oktober 2025.
- Vult u de installatiedatum in, dan stelt OneLine de editie voor die op die dag gold. U kunt een andere kiezen; een melding wijst op het verschil.
- Het titelblok van elk blad vermeldt het type en de editie, bijvoorbeeld ‘Tertiair · AREI Boek 1 (KB 6/10/2025)’.
- Het legendeblad en de keuringschecklist vermelden de editie waaronder de installatie valt en de editie die de controles volgen, zodat een keurder ziet waaraan het dossier getoetst is.
- De controles volgen de tekst tot en met het KB van 3 oktober 2024. Bij een project onder de editie van 2026 zegt een melding welke wijzigingen (onder meer gelijkstroomsystemen) niet gecontroleerd worden.
Controles voor niet-huishoudelijke installaties
Bij een tertiaire of industriële installatie vallen de huishoudelijke differentieelregels weg en komen deze controles in de plaats. Elke melding noemt het artikel. Bij de gemeenschappelijke delen blijven de huishoudelijke differentieelregels en schema’s gelden.
| Controle | Wat OneLine nakijkt |
|---|---|
| Aardingsweerstand en gevoeligheid (art. 4.2.4.4) | De gemeten spreidingsweerstand: boven 500 Ω een fout; boven 240 Ω (editie 2026: 250 Ω) alleen toegelaten in droge ruimten. Per differentieel IΔn × Ra ≤ 50 V. Zonder meting vraagt een melding erom. |
| Geaard netsysteem (art. 3.1.2.2.b) | TN-S, TN-C, TN-C-S, TT of IT, in het titelblok naast de spanning. |
| Kortsluitstroom (art. 3.1.2.2.b) | De te verwachten maximale kortsluitstroom aan de oorsprong en per bord. |
| Onderbrekingsvermogen (art. 3.1.2.2.b) | Per beveiliging ingevuld, en niet lager dan de kortsluitstroom van het bord waarin ze zit. Selectiviteit valt buiten de controle. |
| Kenmerken van de bronnen (art. 3.1.2.2.b) | Schijnbaar vermogen, nominale spanning en nominale stroom van net, transformator, generator, pv of ups. |
| Veiligheids- en kritische installaties (art. 3.1.2.2.b) | Een kring met noodverlichting, een brandmeldcentrale of rook- en warmteafvoer die niet als veiligheidsinstallatie gemerkt is, en een gemerkte kring zonder eigen voeding op het schema. |
| Lengte van de leidingen (art. 3.1.2.2.b) | Eén melding met de leidingen waarvan de lengte ontbreekt. |
| Algemene scheidingsschakelaar (art. 5.3.5.1.b) | Ten minste 25 A bij een niet-huishoudelijke installatie, 40 A bij een huishoudelijke. |
| Uitwendige invloeden (afdeling 9.1.6) | Ruimten die niet of onvolledig beoordeeld zijn, de voor het publiek toegankelijke ruimten, en de beschermingsgraad van verbruikers in natte of stoffige ruimten. Meer hieronder. |
Wat er op het schema bijkomt
- Titelblok: ‘3x400V+N · TT’ en ‘Ik max aan de oorsprong: 6 kA’.
- Bord: ‘Ik 4,5 kA’ achter de naam.
- Beveiliging: onderbrekingsvermogen onder de curve (‘C16 · 6 kA’), instellingen eronder.
- Leiding: de doorsnede van de beschermingsgeleider waar die afwijkt, bijvoorbeeld ‘(PE 6)’.
- Veiligheids- en kritische kringen en bronnen met een tweede lijn en de tekst ‘VEILIGHEID’ of ‘KRITISCH’, en een bijlage met de lijst.
Symbolen
Tabel 2.23 van het AREI is de symbolentabel voor huishoudelijke installaties. Voor niet-huishoudelijke installaties schrijft Boek 1 geen symbolenset voor. De legende van OneLine vermeldt ‘Symbolen: NBN EN 60617 / AREI Tabel 2.23’.
Het document met de uitwendige invloeden

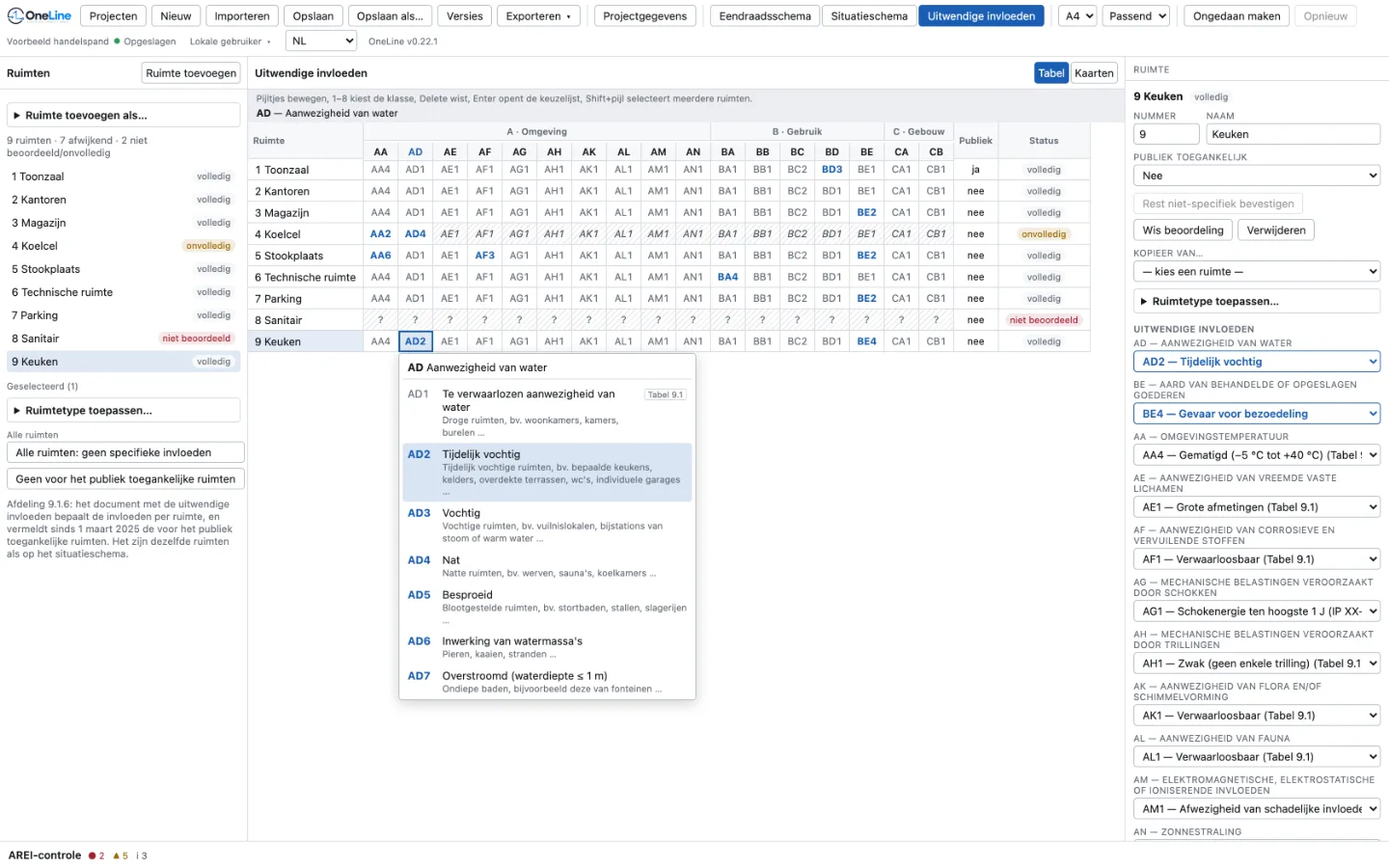

Afdeling 9.1.6 vraagt voor een niet-huishoudelijke installatie een document dat per ruimte de uitwendige invloeden bepaalt. In OneLine is dat een eigen weergave naast het eendraadsschema en het situatieschema, opgebouwd zoals de bijlage gedrukt wordt.
Gids: het document met de uitwendige invloeden (AREI 9.1.6) invullen
De tabel
- Een rij per ruimte, een kolom per code: de 17 codes van hoofdstuk 2.10, gegroepeerd in A · Omgeving, B · Gebruik en C · Gebouw.
- Grijs is de niet-specifieke klasse van Tabel 9.1, vet een afwijkende klasse, gearceerd een code die nog niet vermeld is.
- Per rij de status (niet beoordeeld, onvolledig, volledig) en of de ruimte voor het publiek toegankelijk is.
- De keuzelijst per cel toont elke klasse met haar omschrijving, markeert de niet-specifieke met ‘Tabel 9.1’ en geeft, waar de tabel er een heeft, het voorbeeld uit Tabel 2.6 tot 2.21.
Werken als in een rekenblad
- Pijltjestoetsen verplaatsen de cel, een cijfer van 1 tot 8 zet de klasse, ook op een azerty-toetsenbord. Delete wist, Enter opent de keuzelijst.
- Shift met een pijltje selecteert meerdere ruimten; een klasse geldt dan voor elke ruimte in de selectie, in één stap die u ongedaan kunt maken.
- Het detailpaneel bewerkt één ruimte of meerdere tegelijk, met de afwijkende klassen bovenaan.
- ‘Rest niet-specifiek bevestigen’ vult de ontbrekende codes van een ruimte in met Tabel 9.1, ‘Kopieer van…’ neemt de invloeden van een andere ruimte over.
Ruimtetypes als vertrekpunt
- Stookplaats, technische ruimte, grootkeuken, koelcel, parking, kantoor, voor het publiek toegankelijke ruimte en andere: elk type steunt op een voorbeeld uit Tabel 2.6 tot 2.21, dat u bij het type kunt nalezen.
- Het zijn suggesties van OneLine, geen indeling uit het AREI: het AREI kent geen typeruimten. U beoordeelt elke ruimte zelf.
- Toepassen vult standaard alleen codes die nog niet vermeld zijn, en toont vooraf wat er verandert. Het type wordt niet bij de ruimte bewaard.
Meldingen
- R43 (fout): een ruimte zonder beoordeling, of een onvolledige, met de codes die ontbreken.
- R42 (informatie): het document zegt niet welke ruimten voor het publiek toegankelijk zijn, en ook niet dat er geen zijn. Vereist sinds 1 maart 2025.
- R44 (waarschuwing): een verbruiker in een natte ruimte (AD4 of hoger) met een te lage of geen beschermingsgraad, of zonder beschermingsgraad in een stoffige ruimte (AE4 of hoger). In welke ruimte een punt zit, leidt OneLine af uit het situatieplan of uit de namen; daarom blijft het een waarschuwing.
- Een klik op R42 of R43 opent de weergave op de juiste ruimte.
Situatieplan en telefoon
- De ruimten zijn dezelfde als op het situatieschema. Elk ruimtenummer op het plan krijgt op het scherm een statusmerk: niet beoordeeld, onvolledig of afwijkend.
- Een ruimte geselecteerd op het plan is ook in de tabel geselecteerd, en omgekeerd.
- Op een telefoon toont de weergave een kaart per ruimte in plaats van 17 kolommen.
Op papier
- Een bijlage in de pdf van het dossier: de tabel ruimte × code, grijs en vet zoals op het scherm, en elke afwijkende klasse nog eens in woorden.
- De regel ‘Voor het publiek toegankelijke ruimten’, met de ruimten of ‘geen’.
- Paraafvakken voor de exploitant en het erkend organisme.
Het dossier: wat OneLine levert en wat niet
De keuringschecklist in de bijlagen somt het dossier op dat bij het installatietype hoort: afdeling 9.1.2 voor een huishoudelijke installatie, afdeling 9.1.1 voor een niet-huishoudelijke. Ze vermeldt ook om de hoeveel jaar een controlebezoek volgt.
Aangevinkt: uit OneLine
Het schema, het situatieplan, de legende en de materiaallijst. Het document met de uitwendige invloeden telt mee zodra elke ruimte beoordeeld is.
Open vakje: van u
Onder meer de situatieplannen van de aardverbindingen, berekeningsnota’s, de risicoanalyse, conformiteitsverklaringen van de borden, de aansluitkenmerken, de laatste verslagen, het document over BA4/BA5 en, indien van toepassing, het zoneringsplan. Een melding somt op wat nog ontbreekt.
In elk plan, zonder meerprijs
De installatietypes, de controles en de weergave met de uitwendige invloeden zitten in elk plan. Wie het hele jaar door dossiers maakt, kiest Pro. Voor een team, een eigen server of aanmelden via uw eigen identiteitsprovider is er Business. Zie Prijzen.
OneLine is een tekenhulpmiddel. De controles ondersteunen de installateur maar vervangen de beoordeling van het erkend organisme niet. De gebruiker blijft verantwoordelijk voor de conformiteit van de installatie en van het dossier.
